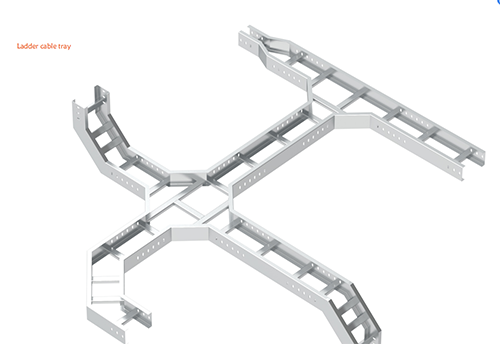

Présentation du produit

Le chemin de câbles en échelle profilé en aluminium, soigneusement fabriqué à partir de matériaux en alliage d'aluminium de haute qualité, se distingue par sa légèreté et sa rentabilité importante. La conception unique de l'échelle est non seulement belle, mais améliore également considérablement la flexibilité et l'efficacité de la gestion des câbles. Sa structure a été calculée et optimisée avec précision pour garantir qu'elle soit simple et rapide pendant le processus d'installation, et qu'elle puisse être facilement réalisée sans outils complexes. Les profilés en aluminium ont une bonne conductivité thermique, combinée à une conception de ventilation intelligente, améliorent efficacement la capacité de dissipation thermique du système et évitent les problèmes de vieillissement des câbles causés par la surchauffe. La surface a été spécialement traitée pour améliorer la résistance à la corrosion, adaptée à une variété d'environnements complexes et constitue un choix idéal pour les centres de données, les usines et les bâtiments commerciaux modernes.

Distribution d'énergie industrielle · qualité marine · résistant à la corrosion
Systèmes d'échelles à câbles en aluminium pour la distribution d'énergie industrielle
Le Échelle de câble en aluminium est un assemblage structurel conçu pour fournir un support et une organisation continus aux câbles électriques et aux lignes de communication de données de grand diamètre. Construits à partir d'alliages d'aluminium haute résistance des séries 6063 ou 6061, ces systèmes d'échelle utilisent des rails latéraux parallèles reliés par des échelons individuels pour faciliter une ventilation et une dissipation thermique maximales pour le câblage haute tension. La nature légère de l'alliage d'aluminium réduit la charge structurelle sur les supports du bâtiment tout en conservant la résistance mécanique nécessaire pour supporter des câbles lourds sur de longues portées. Ces systèmes sont conçus pour résister aux conditions atmosphériques corrosives, ce qui en fait un composant d'infrastructure standard dans les environnements industriels marins, chimiques et extérieurs.
Résistance à la corrosion
La couche d'oxyde naturel offre une protection inhérente contre l'humidité, le brouillard salin et les agents chimiques, éliminant ainsi la peinture ou la galvanisation périodique.
Rapport poids/résistance
Les échelles en aluminium pèsent environ 50 % de moins que les systèmes équivalents en acier, réduisant ainsi les besoins en main d'œuvre sans compromettre la capacité de charge.
Lermal Conductivity
La conception à échelons ouverts combinée aux propriétés thermiques de l'alliage empêche l'accumulation de chaleur dans les câbles d'alimentation, réduisant ainsi la dégradation de l'isolation.
Conductivité électrique
L'aluminium agit comme conducteur de mise à la terre intégré, réduisant ainsi le besoin de composants de mise à la terre séparés.
Caractéristiques techniques et spécifications
Matériel Alliage d'aluminium extrudé 6063-T6 / 6061-T6
Hauteurs des longerons 50 mm, 100 mm, 150 mm (personnalisable)
Espacement des échelons Centres de 150 mm, 200 mm, 300 mm
Capacité de charge Classifications NEMA 12A, 12B, 12C, 20A, 20B, 20C
Finition Finition naturelle ou revêtement anodisé
50%
Réduction de poids par rapport à l'acier
6063-T6
Norme de qualité d'alliage
NEMA 20C
Classification de charge maximale
Scénarios d'application principaux
Plateformes offshore et marines – Environnements aériens chargés de sel où l'acier s'oxyderait rapidement.
Centres de données – Chemins verticaux et horizontaux pour les câbles de fibre et d'alimentation haute densité.
Usines chimiques et pétrochimiques – Environnements contenant des gaz industriels volatils ou corrosifs.
Installations d'énergie renouvelable – Parcs solaires et tours d'éoliennes nécessitant une durabilité à long terme.
Manipulation et stockage
  • Protection des surfaces : Rangez les sections de l'échelle dans un endroit sec et aéré pour éviter les taches d'eau. Évitez tout contact avec des métaux différents pour éviter la corrosion galvanique.
  • Nidification : Les sections doivent être emboîtées ou empilées à l’aide d’entretoises de protection pour éviter les rayures mécaniques ou la flexion des barrières latérales.
Conseils de sécurité et d'utilisation
  • Rayon de courbure : Assurez-vous que le rayon de courbure minimum du câble est respecté aux coudes de l’échelle et aux intersections pour éviter d’endommager la gaine.
  • Joints de dilatation : Installez des plaques de jonction à expansion à des intervalles désignés pour tenir compte de la dilatation et de la contraction thermiques.
  • Surveillance de la charge : Ne dépassez pas la charge structurelle calculée pour une distance de portée spécifique ; reportez-vous aux tableaux de charges NEMA pour connaître l’espacement des supports de support.
propriétés physiques
Tapez Type d'échelle
Matériel Matériel Acier, aluminium, ss304, ss316L
Finition/traitement de surface

Pré-galvanisé 8um/électrozingage (≥12um)

Galvanisé à chaud(>60um)

stérilisé au plastique(>60um)

Revêtement de puissance

Polissage par lavage à l'acide (option)

Plage de dimensions

personnalisable est disponible

Largeur 150-600mm
Hauteur du rail latéral
Longueur 50-200mm
Épaisseur/diamètre du fil 0,65-1,5 mm
Max. Charge de travail Selon la taille
Accessoires/produits associés
Caractéristiques du produit Léger, faible coût, conception unique, facile à installer, avec une forte dissipation thermique et ventilation.
Couleur Argent, noir ou personnalisation
Demande environnementale Industriel (intérieur, extérieur, corrosion élevée)
Demande
  • Êtes-vous une société commerciale ou un fabricant ?

    nous sommes fabricant, nous pouvons exporter nous-mêmes.

  • Quelles sont vos conditions de paiements ?

    Nous acceptons T/T, L/C irrévocable à vue. Pour une commande régulière, nous préférons 30% à l'avance, 70% avant expédition.

  • Quelle est la durée de votre délai de livraison ?

    Nous sommes un fabricant qui a en stock des tailles normales. Nous promettons la livraison 25 jours après réception de votre dépôt.

  • Offrez-vous des échantillons gratuits ?

    Oui, nous pouvons le faire, mais vous devez payer les frais de transport.
