Échelle à câbles en aluminium avec système ouvert pour la gestion des câbles fournisseur
Accueil / Produits / Série de chemins de câbles pulvérisés en plastique / Échelle à câbles en aluminium avec système ouvert pour la gestion des câbles

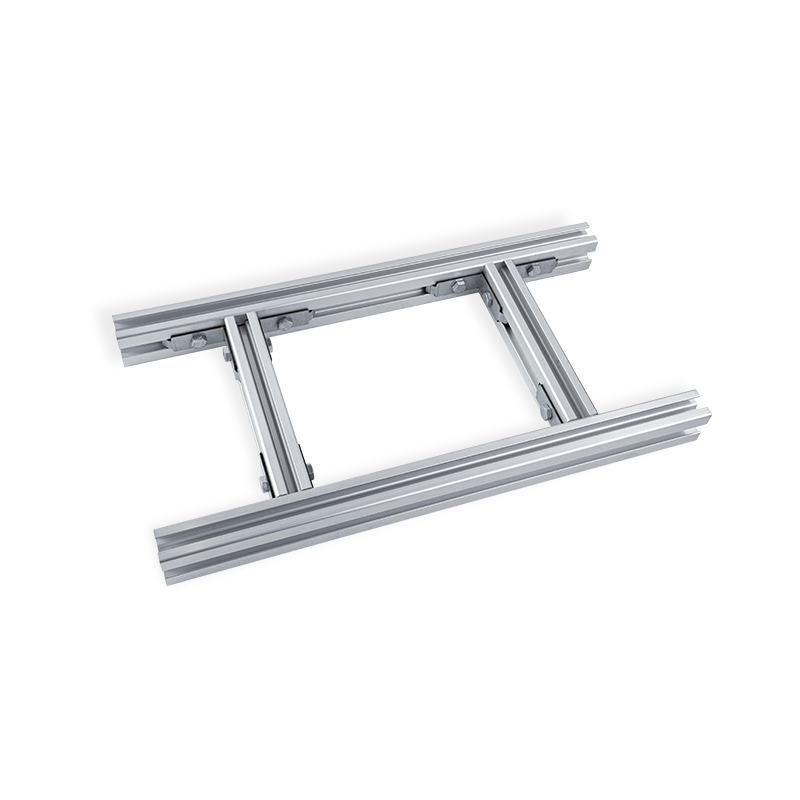

  • Échelle à câbles en aluminium avec système ouvert pour la gestion des câbles
  • Échelle à câbles en aluminium avec système ouvert pour la gestion des câbles

Échelle à câbles en aluminium avec système ouvert pour la gestion des câbles

demander
Présentation du produit

Les supports de câbles en profilé d'aluminium sont conçus pour les systèmes ouverts de gestion des câbles dans les centres de données. Ils ont gagné une large reconnaissance sur le marché pour leur légèreté, leur haute résistance et leur facilité d'entretien. L'utilisation d'un alliage d'aluminium de haute qualité comme matériau principal garantit au support de câbles une capacité de charge et une résistance à la corrosion, tout en réduisant le poids total pour une manipulation et une installation faciles. Sa surface est électro-galvanisée ou galvanisée à chaud, avec une épaisseur de revêtement de ≥12um et >60um respectivement, offrant une résistance à la rouille et à la corrosion. Ce traitement prolonge non seulement la durée de vie du support de câbles, mais améliore également sa capacité à résister à l'érosion environnementale, garantissant ainsi un fonctionnement stable et à long terme. La conception ouverte du support de câbles rend la pose et la maintenance des câbles plus pratiques. Les utilisateurs peuvent facilement faire passer les câbles à travers les marches du support de câbles pour obtenir une disposition de câblage flexible. Dans le même temps, la structure ouverte optimise également la circulation de l'air et améliore l'efficacité de la dissipation thermique du centre de données.

SYSTÈME ÔUVER.T · GESTION DES CÂBLES

Échelle à câbles en aluminium avec système ouvert pour la gestion des câbles

Structure de support modulaire pour câbles d'alimentation, de contrôle et de télécommunication. Conçu pour une résistance mécanique élevée et une résistance à la corrosion dans les environnements intérieurs et extérieurs.

Présentation du produit

L'échelle à câbles en aluminium à système ouvert se compose de deux rails latéraux longitudinaux reliés par des échelons à intervalles fixes, formant une structure de type échelle. Fabriqué en alliage d'aluminium extrudé 6063-T5 ou 6061-T6, ce système offre un chemin de support léger mais rigide pour les câbles. La conception ouverte permet un refroidissement par convection naturelle, empêche l'accumulation de chaleur et simplifie l'ajout ou le remplacement de câbles sans déconnecter les lignes existantes. Le traitement de surface comprend soit une finition usinée, anodisée (8-12 μm) ou un revêtement en poudre polyester (couleurs RAL). L'espacement standard des échelons est de 250 mm ou 300 mm, réglable sur demande. Les sections de l'échelle se rejoignent via des épissures ou des coupleurs, supportant des parcours droits, des virages horizontaux, des virages verticaux intérieur/extérieur et des transitions de contremarche. La rétention des câbles peut être améliorée avec des taquets, des rouleaux en option ou recouverte de séparateurs pour la ségrégation.

6063-T5/6061-T6 Nuances d'alliage
250 et 300 millimètres Espacement des échelons (standard)
Jusqu'à 6 m Longueur de section
IP20 - IP66 Protection du système (avec couvercles)

Avantages essentiels

W

Rapport poids/résistance

La densité de l'aluminium de 2,7 g/cm³ offre 60 % de poids en moins que les alternatives en acier tout en maintenant une capacité de charge jusqu'à 200 N/m par échelon (testé selon la norme CEI 61537).

C

Résistance à la corrosion

La couche d'oxyde naturel ou la finition anodisée résiste à l'humidité, au brouillard salin (testé >480h ASTM B117) et aux agents chimiques. Convient aux environnements pétrochimiques et marins.

O

Accessibilité ouverte

L'espacement des échelons permet le contrôle de l'affaissement du câble et l'inspection visuelle. Aucun outil n'est nécessaire pour la pose ou le réacheminement des câbles le long du chemin, ce qui réduit le temps d'installation de 30 %.

R

Assemblage rapide

Les plaques d'épissure encliquetables et les trous pré-percés réduisent les connexions boulonnées. Conforme à la norme DIN EN 61537 pour les systèmes d'échelles à câbles.

Caractéristiques du produit

Matériel Alliage d'aluminium extrudé 6063-T5 / 6061-T6 (personnalisable 6005A)
Finition superficielle Finition laminée, anodisée (10 μm transparent ou bronze), revêtement en poudre RAL 9002 / RAL 7040 / RAL 1018
Dimensions des barrières latérales (H x L) 50x30mm | 80x40mm | 100x45mm | 120x50 mm (autres sur demande)
Profil d'échelon Barre trapézoïdale 20x12 mm ou plate 25x15 mm ; motif antidérapant en option
Longueur standard 3 000 mm, 4 000 mm, 6 000 mm
Espacement des échelons 250 mm (usage intensif), 300 mm (usage standard), 150 mm (pour petits câbles)
Classe de charge (IEC 61537) Classe 60 / Classe 120 / Classe 180 (charge distribuée maximale 1800 N/m)
Plage de température -40°C à 120°C

Scénarios d'application

Centrales électriques et sous-stations Centres de données (acheminement des câbles aériens) Installations de traitement de l'eau Raffineries de pétrole et de gaz Immeubles commerciaux de grande hauteur Réseaux de signalisation ferroviaire Énergie renouvelable (parcs solaires/éoliens) Bagages et systèmes de contrôle d'aéroport

Notes techniques et solutions

Atténuation des interférences électromagnétiques (EMI)

Pour les câbles de signaux sensibles, installez des échelles en aluminium avec des cavaliers de liaison continue. Utilisez des connexions d'échelons collées pour réduire l'impédance de boucle en dessous de 0,1 ohm par 10 m de longueur, conformément à la directive CEM 2014/30/UE.

Gestion de la dilatation thermique

L'aluminium se dilate 23 x 10⁻⁶/K. Pour les longueurs supérieures à 20 m, incorporer des joints de dilatation avec un écart de 15 mm par variation de 10°C. Des ancrages fixes placés tous les 6 m évitent le flambage.

Prévention de la corrosion bimétallique

Lors du raccordement d'échelles en aluminium à des supports en acier galvanisé, utilisez des patins isolants ou des rondelles zinguées avec revêtement Dacromet. Évitez le contact direct cuivre-aluminium dans des conditions humides.

Conformité sismique et vibratoire

Les systèmes d'échelle avec plaques d'épissure boulonnées et clips à ressort résistent à l'accélération sismique de zone 4 (0,4 g). Pour les zones à fortes vibrations, utilisez des contre-écrous et des supports anti-vibrations.

Questions fréquemment posées

Quelle est la différence entre une échelle à câbles et un chemin de câbles ?
L'échelle à câbles est dotée d'échelons ouverts espacés (généralement de 250 à 300 mm) offrant une ventilation et une collecte minimale des débris, idéale pour les câbles lourds. Le chemin de câbles possède un fond plein ou perforé, adapté aux câbles de petit diamètre. L'échelle réduit le poids et permet des déposes plus faciles.
L'échelle à câbles en aluminium peut-elle être utilisée à l'extérieur dans des environnements côtiers ?
Oui. Spécifiez une finition anodisée (min 15 μm) ou un revêtement en poudre avec un hybride époxy-polyester. Pour les zones d'éclaboussures marines directes, utilisez de l'aluminium 6063 avec un revêtement de conversion sans chromate et un revêtement en polyester robuste testé au brouillard salin pendant 1 000 heures.
Comment calculer la capacité de charge pour une longueur de travée donnée ?
Reportez-vous aux tableaux de charges de la norme CEI 61537. Par exemple, un rail latéral de 100 x 45 mm avec une portée de 3 m et un espacement des échelons de 250 mm prend en charge une charge répartie de 1 200 N/m. Augmentez la densité des échelons ou réduisez la portée pour des charges plus élevées. Consultez le tableau de déflexion de charge du fabricant.
Existe-t-il des accessoires pour la fixation des câbles sans perçage ?
Oui. Les clips de selle universels, les attaches en acier à ressort et les sangles auto-agrippantes se fixent directement aux échelons. De plus, les serre-câbles avec bases à pression s'adaptent aux perforations des rails latéraux (trous pré-percés tous les 50 mm).

Informations de référence de commande

Code du numéro de pièce ACL-[Hauteur du rail]-[Espacement des échelons]-[Code de finition]-[Longueur cm]
Exemple ACL-100-300-PC7035-400 → hauteur 100 mm, espacement des échelons 300 mm, revêtement en poudre RAL7035, longueur 4000 mm
Accessoires standards Plaques d'épissure (paire), boulons et écrous à ressort, cavaliers de liaison, embouts pour rails latéraux
Options de personnalisation Échelons inclinés pour le drainage, quincaillerie en acier inoxydable 316, coupleurs pré-assemblés, canaux à écrous imperdables pour un montage rapide
*Toutes les données techniques sont basées sur des profilés en aluminium extrudé. Capacités de charge vérifiées conformément à la norme CEI 61537:2021. Illustrations et spécifications du produit sujettes à des modifications techniques.
propriétés physiques
Tapez Chemin de câbles pour le câblage
Matériel Matériel Acier, aluminium, ss304, ss316L
Finition/traitement de surface

Pré-galvanisé 8um/électrozingage (≥12um)

Galvanisé à chaud(>60um)

stérilisé au plastique(>60um)

Revêtement de puissance

Polissage par lavage à l'acide (option)

Plage de dimensions

personnalisable est disponible

Largeur
Hauteur du rail latéral
Longueur
Épaisseur/diamètre du fil
Max. Charge de travail Selon la taille
Accessoires/produits associés
Caractéristiques du produit
Couleur Argent ou autres/Selon les clients
Demande environnementale
Demande
  • Êtes-vous une société commerciale ou un fabricant ?

    nous sommes fabricant, nous pouvons exporter nous-mêmes.

  • Quelles sont vos conditions de paiements ?

    Nous acceptons T/T, L/C irrévocable à vue. Pour une commande régulière, nous préférons 30% à l'avance, 70% avant expédition.

  • Quelle est la durée de votre délai de livraison ?

    Nous sommes un fabricant qui a en stock des tailles normales. Nous promettons la livraison 25 jours après réception de votre dépôt.

  • Offrez-vous des échantillons gratuits ?

    Oui, nous pouvons le faire, mais vous devez payer les frais de transport.
