Chemin de câbles en treillis métallique fournisseur
Accueil / Produits / Série de chemins de câbles à fil / Chemin de câbles en treillis métallique
  • Chemin de câbles en treillis métallique
  • Chemin de câbles en treillis métallique
Présentation du produit

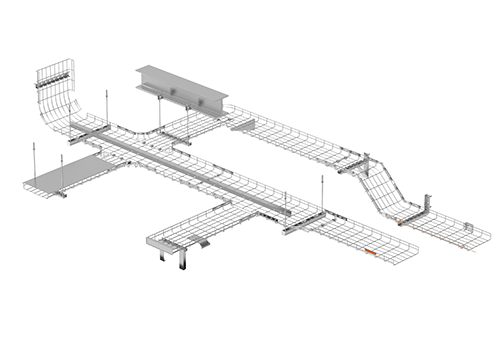

Un Chemin de câbles en treillis métallique est un système structurel conçu pour supporter et acheminer les fils électriques, les câbles de données et les fibres optiques. Fabriqué à partir de fils d'acier à haute résistance soudés selon un motif en grille, ce plateau offre une alternative légère mais robuste aux systèmes traditionnels de gestion des câbles à fond solide ou de type échelle. L'architecture à mailles ouvertes facilite une circulation d'air maximale autour du câblage, empêchant l'accumulation de chaleur et permettant une entrée et une sortie faciles des câbles à n'importe quel point de la longueur du plateau. Disponible en diverses finitions, notamment électrogalvanisée, galvanisée à chaud et en acier inoxydable, elle est conçue pour répondre aux exigences mécaniques des infrastructures industrielles et commerciales.

SÉRIE DE PRODUITS · WMCT
Chemin de câbles en treillis métallique
Système de gestion des câbles à grille ouverte pour une efficacité thermique et un déploiement rapide
Conforme à la norme CEI 61537 Reconnu UL Certifié CE
360°
Dissipation thermique
La conception à grille ouverte maintient l’intensité du câble et empêche la dégradation thermique.
50x100
Grille de maille (mm)
Configuration standard avec options d'espacement personnalisables.
3,5-6,0
Diamètre du fil (mm)
Sélectionnez en fonction des exigences de charge et de la longueur de la portée.
1,5-2,0 m
Espacement des supports
Intervalle recommandé pour une répartition optimale de la charge.
Avantages principaux
01
Gestion thermique
La conception à grille ouverte permet une dissipation thermique à 360 degrés, ce qui maintient le courant admissible des câbles d'alimentation et empêche la dégradation thermique.
02
Flexibilité d'installation
Les plateaux peuvent être coupés et formés sur site pour créer des coudes, des tés et des décalages à l'aide de coupe-boulons standard, réduisant ainsi le besoin de raccords préfabriqués.
03
Prévention des contaminants
La surface minimale empêche l’accumulation de poussière, de débris et d’humidité, ce qui la rend adaptée aux environnements soumis à des codes d’hygiène ou de sécurité stricts.
04
Accessibilité des câbles
Facilite l’inspection et le traçage rapides des câbles, réduisant considérablement le temps de travail lors des mises à niveau du système ou des cycles de maintenance.
Spécifications et fonctionnalités du produit
Paramètres techniques dans les configurations standard
Caractéristique Description technique
Options matérielles Acier au carbone (Q235B), acier inoxydable (AISI 304/316L)
Finition de surface Électro-galvanisé, galvanisé à chaud, revêtement en poudre (couleurs RAL)
Diamètre du fil Gamme de 3,5 mm à 6,0 mm selon les exigences de charge
Taille de la grille de maillage Configuration standard 50 mm x 100 mm
Hauteur latérale Options 30 mm, 50 mm, 100 mm, 150 mm disponibles
Longueur des sections 3000 mm standard, personnalisable jusqu'à 6000 mm
Scénarios d'application
Centres de données
Acheminement des câbles en fibre optique et en cuivre haute densité au-dessus des racks de serveurs ou sous les planchers surélevés.
Automatisation industrielle
Prise en charge des câbles de commande et des lignes de distribution d'énergie dans les usines de fabrication et les chaînes d'assemblage.
Industrie alimentaire et des boissons
Utilisé dans les zones de traitement où les variantes en acier inoxydable doivent résister à des lavages fréquents.
Bâtiments commerciaux
Intégré dans les vides de plafond pour la gestion des infrastructures de télécommunications et électriques.
Soutien structurel
  • Espacement des supports – Pour maintenir l'intégrité du plateau et éviter toute déformation, les supports doivent être installés à des intervalles de 1,5 à 2,0 mètres, en fonction de la charge totale du câble.
  • Capacité de chargement – Assurez-vous que le poids total des câbles ne dépasse pas la charge de travail sûre (SWL) calculée pour le diamètre de fil et la hauteur latérale spécifiques.
  • Calcul de la portée – Reportez-vous aux tableaux de charges pour déterminer la portée maximale autorisée en fonction du poids de remplissage du câble.
Sécurité et entretien
  • Conception sans bavure – Les plateaux doivent comporter un bord soudé en T ou des extrémités de fil arrondies pour protéger les gaines des câbles de l'abrasion pendant le processus de tirage.
  • Continuité électrique – Une mise à la terre et une mise à la masse appropriées sont nécessaires pour garantir que le système sert de conducteur de mise à la terre d'équipement (EGC) efficace.
  • Conditions de stockage – Les composants doivent être stockés dans un environnement sec et aéré pour éviter l'oxydation, en particulier pour les produits électrozingués avant l'installation finale.
propriétés physiques
Tapez Type de fil
Matériel Matériel acier au carbone (Q235B), acier inoxydable (304L / 316L)
Finition/traitement de surface

Pré-galvanisé 8um

Électrozingage (≥12um)

Galvanisé à chaud(>60um)

stérilisé au plastique(>60um)

Revêtement de puissance

Polissage par lavage à l'acide (option)

La plage de dimensions personnalisable est disponible Largeur 50mm~1000mm
Hauteur du rail latéral 25mm-200mm
Longueur 300mm-6000mm
Épaisseur/diamètre du fil 3,5/4,0/4,0/6,0/8,0
Max. Charge de travail 100-400 kg (100-400 kg selon la taille et l'épaisseur, cela dépend du diamètre du fil)
Accessoires/produits associés
Caractéristiques du produit 1. Le poids des chemins de câbles en treillis métallique représente 1/5 de celui des chemins de câbles traditionnels, ce qui les rend plus faciles à installer.

2. La conception ouverte permet un flux d'air continu, ce qui empêche la surchauffe et l'accumulation de poussière et de contaminants.

3. Toutes sortes de coudes peuvent être réalisés de manière flexible sur le site du projet.

4. Plusieurs finitions sont disponibles pour les applications intérieures et extérieures.

5. La visibilité des câbles permet une mise à niveau et une maintenance plus pratiques. 6. Les bords droits et ondulés peuvent être sélectionnés par les clients.
Couleur Argent ou autres/selon clients
Demande environnementale Occasions intérieures, extérieures et à forte corrosion
Demande Les chemins de câbles en panier métallique et les accessoires de chemins de câbles sont largement utilisés dans de nombreuses industries, telles que les centres de données, l'industrie énergétique, les chaînes de production alimentaire, etc.
