Présentation du produit

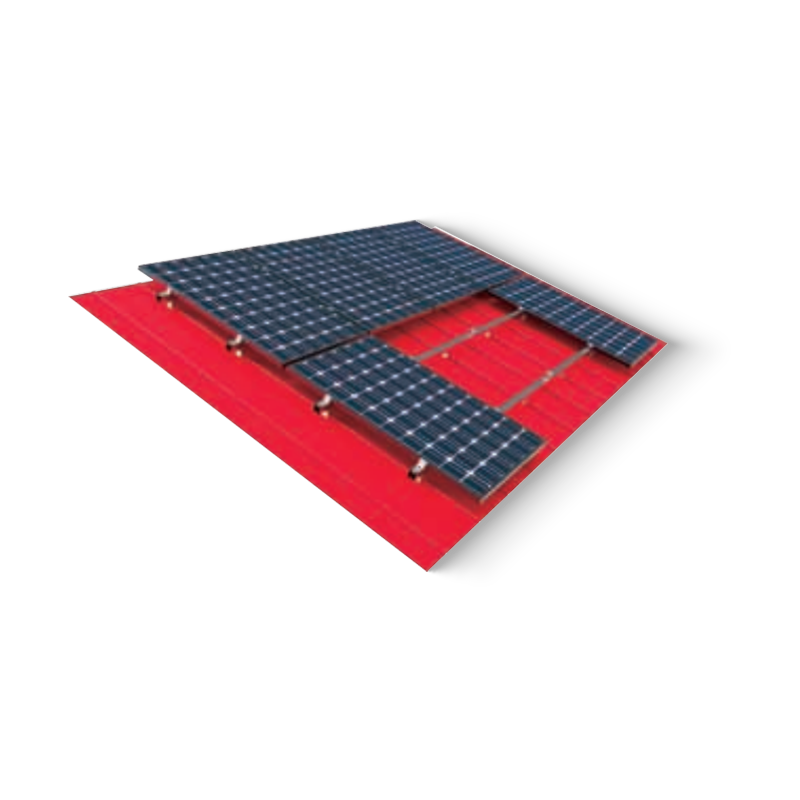

Le système de montage photovoltaïque en tuiles d'acier de couleur convient principalement aux centrales électriques distribuées sur toit en acier de couleur. Ce système utilise l'aluminium comme matériau principal. Il est léger avec une faible charge sur le toit.

Non pénétrant · toiture industrielle · joint trapézoïdal / debout
Système de montage de tuiles en acier de couleur
Le Système de montage de tuiles en acier de couleur est une solution structurelle spécialisée conçue pour l'installation de modules photovoltaïques sur des toitures industrielles et commerciales composées de tôles d'acier profilées. Ce système utilise des pinces et des configurations de rails personnalisées qui s'interfacent directement avec les nervures des tuiles en acier de couleur, éliminant ou minimisant le besoin de pénétrations dans le toit. Construit principalement à partir de fixations en alliage d'aluminium extrudé (AL6005-T5) et en acier inoxydable (SUS304), l'ensemble de montage fournit une connexion mécanique qui tient compte des exigences de dilatation thermique et de charge de vent. Son architecture modulaire prend en charge les orientations de modules portrait et paysage, s'adaptant à diverses géométries de nervures, notamment les profils trapézoïdaux, ondulés et à joints debout.
01
Intégrité structurelle
Utilise des pinces à joint debout non pénétrantes ou des supports trapézoïdaux scellés en EPDM pour maintenir la couche imperméable de la structure de toit existante.
02
Durabilité du matériau
L'aluminium anodisé offre une résistance à la corrosion atmosphérique et à l'exposition aux produits chimiques industriels, prolongeant ainsi la durée de vie opérationnelle des panneaux solaires.
03
Répartition de la charge
Conçu pour répartir les charges statiques et dynamiques des modules photovoltaïques sur les pannes principales du toit, empêchant ainsi la déformation localisée des tuiles en acier.
04
Vitesse d'installation
Les composants pré-assemblés et les écrous de rail spécialisés réduisent le temps de travail sur site et la complexité mécanique.
Matériau de base Aluminium anodisé AL6005-T5
Matériel de fixation Acier inoxydable SUS304
Types de toit Trapézoïdal / Ondulé / Joint debout
Charge de vent Jusqu'à 60 m/s
Charge de neige Jusqu'à 1,4 kN/m²
Angle d'inclinaison Réglage parallèle ou 5° – 15°
Caractéristiques du produit
Paramètre technique Détail des spécifications
Matériau de base Aluminium anodisé AL6005-T5
Matériau de fixation Acier inoxydable SUS304
Type de toit applicable Trapézoïdal, ondulé, joint debout
Capacité de charge du vent Jusqu'à 60 m/s
Capacité de charge de neige Jusqu'à 1,4 kN/m²
Angle d'inclinaison Parallèle au toit ou réglage de 5° à 15°
Scénarios d'application principaux
Entreposage industriel – Installations photovoltaïques à grande échelle sur les toits des centres logistiques et des installations de fabrication utilisant des tôles d'acier profilées.
Installations agricoles – Intégration solaire sur des étables à structure d'acier et des unités de stockage de céréales.
Centres commerciaux de vente au détail – Rénovation de complexes commerciaux existants à toit métallique pour la production d'énergie renouvelable.
Inspection avant installation
  • Vérification du substrat : Confirmez l'épaisseur et la qualité du matériau de la tuile en acier de couleur pour garantir une résistance à l'arrachement adéquate pour les vis autotaraudeuses ou la friction des pinces.
  • Emplacement des pannes : Identifiez et marquez la position exacte des pannes de sous-toit pour garantir que toutes les fixations structurelles sont ancrées dans le cadre porteur.
Lignes directrices opérationnelles
  • Application du mastic : Pour les systèmes nécessitant une pénétration dans le toit, des joints EPDM de haute qualité ou un ruban en caoutchouc butyle doivent être utilisés pour empêcher la pénétration de l'humidité.
  • Spécifications de couple : Tous les boulons en acier inoxydable doivent être serrés aux valeurs de couple d'ingénierie (généralement 15-20 N·m) pour éviter de se desserrer sous les vibrations cycliques du vent.
  • Conditions de stockage : Composants stockés dans un environnement sec et ventilé ; éviter tout contact direct avec du ciment ou des matériaux acides pour éviter la corrosion galvanique avant l'installation.
propriétés physiques
Tapez Stents photovoltaïques
Matériel Matériel Alliage d'aluminium
Finition/traitement de surface

/

Plage de dimensions

personnalisable est disponible

Largeur Personnalisable est disponible
Hauteur du rail latéral
Longueur
Épaisseur/diamètre du fil
Max. Charge de travail
Accessoires/produits associés
Caractéristiques du produit

1. Poids léger

2. Installation facile

3. Performances à coût élevé

Couleur

Pression du vent de conception : 0,55 KN/㎡

Pression de neige de conception : 0,5 KN/㎡

Durée de vie : 30 ans

Demande environnementale
Demande Couleur steel tile roof
  • Êtes-vous une société commerciale ou un fabricant ?

    nous sommes fabricant, nous pouvons exporter nous-mêmes.

  • Quelles sont vos conditions de paiements ?

    Nous acceptons T/T, L/C irrévocable à vue. Pour une commande régulière, nous préférons 30% à l'avance, 70% avant expédition.

  • Quelle est la durée de votre délai de livraison ?

    Nous sommes un fabricant qui a en stock des tailles normales. Nous promettons la livraison 25 jours après réception de votre dépôt.

  • Offrez-vous des échantillons gratuits ?

    Oui, nous pouvons le faire, mais vous devez payer les frais de transport.
