Échelle à câbles galvanisée à chaud fournisseur
Accueil / Produits / Série de chemins de câbles pulvérisés en plastique / Échelle à câbles galvanisée à chaud

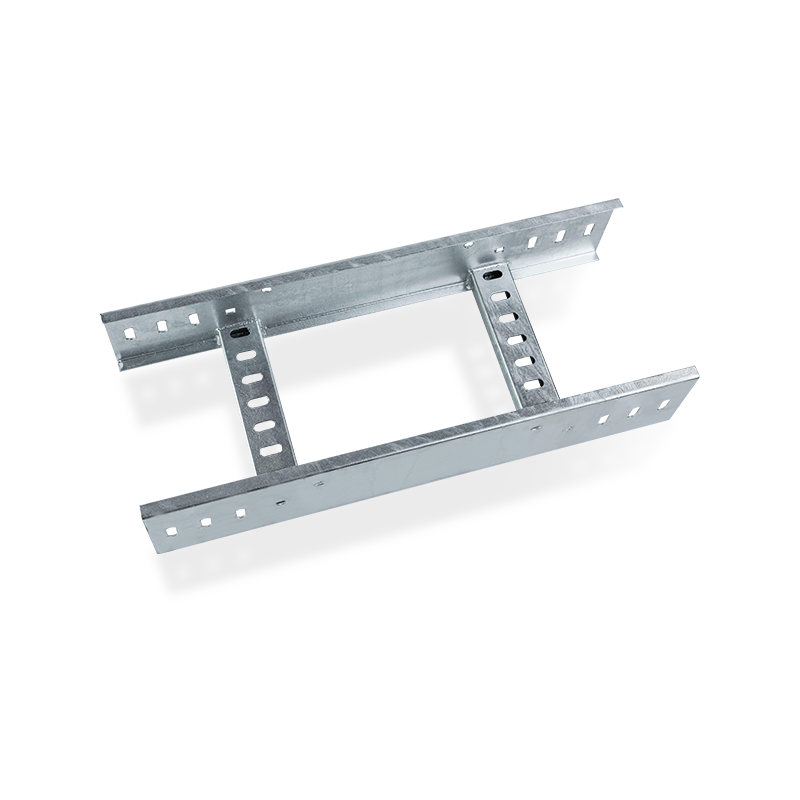

  • Échelle à câbles galvanisée à chaud
  • Échelle à câbles galvanisée à chaud
Présentation du produit

Le chemin de câbles de type échelle galvanisé à chaud combine intelligemment un alliage d'aluminium léger avec une technologie anticorrosion de galvanisation à chaud pour créer une solution de gestion des câbles à la fois légère et durable. Le traitement unique de galvanisation à chaud confère au produit une capacité anticorrosion et peut maintenir une longue durée de vie même dans des environnements difficiles. La conception intelligente de la structure de type échelle facilite non seulement la disposition en couches et la gestion efficace des câbles, mais améliore également considérablement l'efficacité de la dissipation thermique grâce à la conception optimisée des trous de ventilation. Le coût du produit est faible, le processus d'installation est simple et rapide et peut être réalisé sans compétences professionnelles, ce qui réduit considérablement le coût global de déploiement. Qu'il s'agisse d'un bâtiment commercial, d'un centre de données ou d'une installation industrielle, le chemin de câbles en aluminium de type échelle galvanisé à chaud peut fournir un support et une protection de câbles stables et fiables, et constitue un élément indispensable et important de l'installation électrique moderne.

ASTMA123 · BS EN ISO 1461 · protection cathodique
Échelle à câbles galvanisée à chaud
Le Échelle à câbles galvanisée à chaud est un système structurel robuste conçu pour le suppout et la gestion des câbles d'alimentation et de données de grand diamètre dans des environnements exigeants. Fabriqué en acier au carbone et soumis à une immersion post-fabrication dans du zinc fondu (conforme à ASTM A123 or BS EN ISO 1461 normes), le système fournit une liaison métallurgique qui sert de couche de protection cathodique sacrificielle. Cette configuration d'échelle se compose de deux longerons latéraux reliés par des échelons transversaux individuels, facilitant une ventilation et une dissipation thermique maximales pour les câbles haute tension. Sa conception ouverte permet une entrée et une sortie faciles des câbles à tout moment du parcours, simplifiant ainsi la maintenance et les futures extensions du système.
01
Résistance à la corrosion métallurgique
La galvanisation à chaud crée une épaisseur de revêtement dépassant généralement 65 à 85 microns, offrant ainsi une barrière contre l'humidité atmosphérique, les brouillards salins et les polluants industriels.
02
Intégrité structurelle
La construction soudée des échelons au rail garantit une capacité de charge élevée, maintenant la stabilité dimensionnelle sous le câble armé et le poids élevé du câble d'alimentation.
03
Dissipation thermique
L'espacement ouvert des échelons empêche l'accumulation de chaleur autour des conducteurs, ce qui est essentiel pour maintenir l'intensité nominale des circuits électriques.
04
Propriétés d'auto-guérison
La nature cathodique du zinc permet au revêtement de protéger l'acier exposé en cas de rayures superficielles mineures ou de coupures sur le terrain lors de l'installation.
Matériau de base Acier au carbone Q235B / Acier pré-galvanisé
Finition superficielle Galvanisé à chaud (HDG) après fabrication
Espacement des échelons Intervalles de 150 / 200 / 250 / 300 mm
Épaisseur du revêtement 65 μm – 85 μm (ISO 1461)
Hauteur du rail latéral 50 / 100 / 150 mm (personnalisable)
Caractéristiques du produit
Caractéristique Spécification technique
Matériau de base Acier au carbone Q235B / Acier pré-galvanisé Sheet
Finition de surface Galvanisé à chaud (HDG) après fabrication
Espacement des échelons Intervalles de 150 mm, 200 mm, 250 mm ou 300 mm
Hauteur du rail latéral 50 mm, 100 mm, 150 mm (personnalisable)
Épaisseur du revêtement Moyenne 65 μm - 85 μm (selon ISO 1461)
Scénarios d'application
Usines de transformation industrielle – Installations chimiques et raffineries Infrastructure extérieure – Ponts, tunnels, sous-stations de services publics Centres de données et télécommunications – Prise en charge des câbles à haut débit d'air Projets marins et côtiers – Environnements à forte salinité
Conditions de stockage
Échelle à câbles galvanisée à chaud components should be stored in a dry, well-ventilated area prior to installation. Bundles should be elevated off the ground and slightly tilted to prevent stagnant water accumulation, which can lead to "white rust" (zinc hydroxide) formation.
Coupe et protection sur le terrain
Outils de coupe : Utilisez des méthodes de coupe à froid (scies à ruban) plutôt que des meules abrasives pour minimiser les dommages causés par la chaleur au revêtement de zinc adjacent.
Traitement des bords : Les coupes sur le terrain, les trous percés ou les zones endommagées doivent être immédiatement recouverts d'un spray de galvanisation à froid riche en zinc (≥90 % de zinc dans un film séché).
Mise à la terre : Assurer la continuité électrique entre les joints à l’aide de cavaliers de liaison ou d’écrous à bride dentelée conformément aux codes électriques locaux.
propriétés physiques
Tapez Type d'échelle
Matériel Matériel Acier, aluminium, ss304, ss316L
Finition/traitement de surface

Pré-galvanisé 8um/électrozingage (≥12um)

Galvanisé à chaud(>60um)

stérilisé au plastique(>60um)

Revêtement de puissance

Polissage par lavage à l'acide (option)

Plage de dimensions

personnalisable est disponible

Largeur 150-600mm
Hauteur du rail latéral
Longueur 50-200mm
Épaisseur/diamètre du fil 0,65-1,5 mm
Max. Charge de travail Selon la taille
Accessoires/produits associés
Caractéristiques du produit Léger, faible coût, conception unique, facile à installer, avec une forte dissipation thermique et ventilation.
Couleur Argent, noir ou personnalisation
Demande environnementale Industriel (intérieur, extérieur, corrosion élevée)
Demande
  • Êtes-vous une société commerciale ou un fabricant ?

    nous sommes fabricant, nous pouvons exporter nous-mêmes.

  • Quelles sont vos conditions de paiements ?

    Nous acceptons T/T, L/C irrévocable à vue. Pour une commande régulière, nous préférons 30% à l'avance, 70% avant expédition.

  • Quelle est la durée de votre délai de livraison ?

    Nous sommes un fabricant qui a en stock des tailles normales. Nous promettons la livraison 25 jours après réception de votre dépôt.

  • Offrez-vous des échantillons gratuits ?

    Oui, nous pouvons le faire, mais vous devez payer les frais de transport.
