Trompette de chemin de câbles fibre fournisseur
Accueil / Produits / Chemin de Câbles à Fibre/Chemin de Câbles Optiques / Trompette de chemin de câbles fibre
  • Trompette de chemin de câbles fibre
  • Trompette de chemin de câbles fibre
Présentation du produit

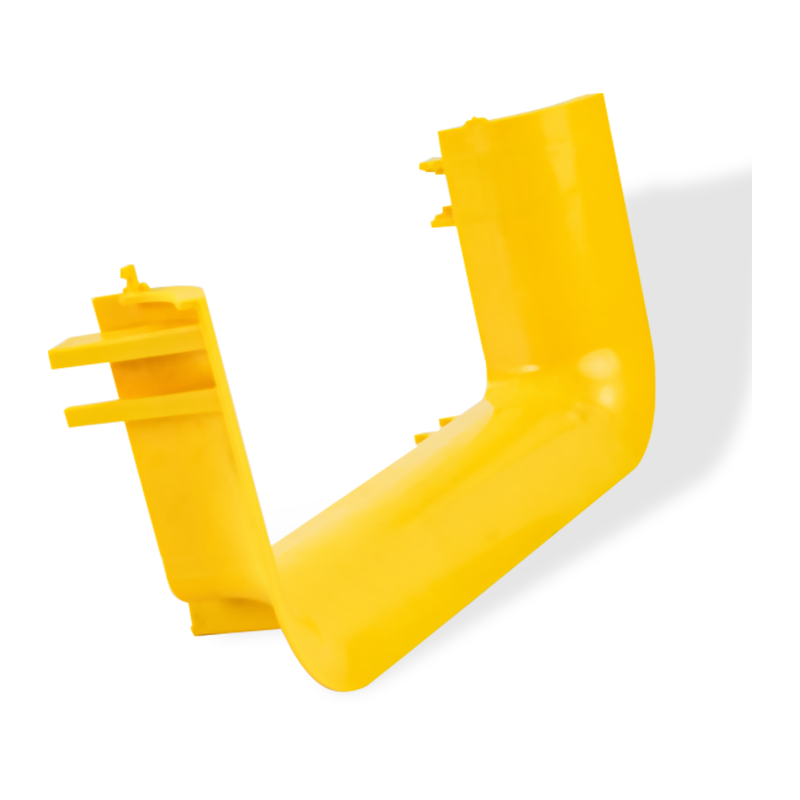

La trompette du chemin de câbles fibre a une structure unique. La forme de la trompette peut guider efficacement la transition en douceur de la ligne de fibre optique et réduire le problème du rayon de courbure insuffisant de la fibre causé par les limitations d'espace à la sortie. La trompette a une surface lisse pour garantir que la fibre optique ne soit pas endommagée à la sortie. Dans le même temps, sa conception répond à la norme de rayon de courbure des fibres pour garantir des performances stables des fibres. La trompette du chemin de câbles en fibre optique est facile à installer et présente une forte compatibilité. Il convient à divers systèmes de plateaux à fibres optiques. Ses performances ignifuges répondent à la norme UL94 FV-0. C'est sûr et fiable. C'est un accessoire important pour une gestion efficace des lignes de fibre optique dans le câblage à fibre optique du centre de données. Grâce à un calcul précis et à des tests rigoureux, la trompette de chemin de câbles à fibre optique est devenue un choix idéal pour améliorer la flexibilité de la disposition des lignes de fibre optique et l'efficacité de la transmission de données.

Cascade de sortie de câble · protection contre le rayon de courbure
Trompette de chemin de câbles en fibre
Le Trompette de chemin de câbles en fibre , également connu sous le nom de cascade de sortie de câble ou chute de rayon, est un composant spécialisé conçu pour le routage organisé des fibres optiques dans les systèmes de gestion des câbles. Sa fonction principale est de faciliter la transition des câbles à fibres optiques des plateaux ou chemins de câbles horizontaux aux répartiteurs verticaux ou aux racks d'équipement. Conçu avec une géométrie évasée spécifique, ce composant maintient le rayon de courbure critique des fibres optiques, empêchant ainsi l'atténuation du signal ou les défaillances mécaniques causées par la micro-courbure. Construite à partir de matériaux ABS ou PVC ignifuges, la trompette assure une surface lisse et sans accroc pour les gaines de câbles délicates lors de l'installation et de la gestion des câbles haute densité.
Protection contre le rayon de courbure
Le profil incurvé prend en charge un rayon de courbure minimum (R30/R50/R100), protégeant l'intégrité de la fibre lors des transitions vers le bas.
Ignifuge
Matériaux classés UL94-V0, garantissant la conformité aux normes de sécurité incendie des centres de données et des télécommunications.
Intégration modulaire
Le mécanisme de montage encliquetable ou boulonné permet une installation sans outils complexes ni temps d'arrêt.
Conception sans accroc
Les surfaces internes et externes lisses éliminent les bords tranchants, réduisant ainsi les dommages dus au frottement sur les cordons de brassage en fibre.
Matériel ABS/PC/PVC ignifuges (UL94-V0)
Rayon de courbure standard Options R30 / R50 / R100
Plage de température -25°C à 75°C
Mise en place Encliquetable / à vis
Couleurs Jaune, Orange, Noir
Caractéristiques du produit
Paramètre Spécification technique
Matériel ABS/PC/PVC ignifuges (UL94-V0)
Rayon de courbure standard Options R30 / R50 / R100
Température de fonctionnement -25°C à 75°C
Mise en place Method Encliquetable / à vis / Side-rail attachment
Conformité des couleurs Jaune (standard), orange ou noir disponible
Scénarios d'application principaux
Centres de données – Chutes du chemin de roulement aérien vers le rack de serveur Bureaux centraux – Routage fibre multi-étages Hubs d'infrastructure cloud – Points d'entrée de commutation haute densité Installations du FAI – Transition matérielle de la base vers la terminaison
Mise en place Protocols
  • Vérification de l'alignement : Assurez-vous que la trompette est alignée avec le centre du gestionnaire de câbles vertical pour éviter toute contrainte latérale sur les faisceaux de fibres.
  • Gestion des capacités : Évitez de trop remplir la zone de la trompette ; maintenir le volume du câble en dessous de 70 % de la surface transversale.
  • Vérification des pièces jointes : Vérifiez que les connecteurs à clipser sont entièrement engagés dans la paroi latérale du plateau pour éviter tout détachement lors du tirage du câble.
Exigences de stockage et environnementales
  • Contrôle environnemental : Conserver dans un endroit sec et aéré, à l’abri de l’exposition directe aux UV.
  • Exposition chimique : Évitez tout contact avec des solvants puissants ou des agents de nettoyage acides qui pourraient dégrader les propriétés ignifuges.
propriétés physiques
Tapez Chemin de Câbles à Fibre/Chemin de Câbles Optiques
Matériel Matériel PVC ignifuge pour section droite, ABS ignifuge pour les accessoires, le matériau du tube flexible est en PP. Matériau ignifuge classé UL94 FV-0
Finition/traitement de surface

/

Plage de dimensions

personnalisable est disponible

Largeur 120/240/300/360
Hauteur du rail latéral 100
Longueur 2000/3000/personnalisé
Épaisseur/diamètre du fil
Max. Charge de travail
Accessoires/produits associés
Caractéristiques du produit

1. Conception fermée, protège les câbles à fibres optiques contre les dommages.

2. Le conduit de chemin de roulement en fibre est fabriqué à partir d'une matière plastique ignifuge avec une surface lisse et un bon aspect.

3. Offre un contrôle du rayon de courbure et garantit un rayon de fibre≧ 40 mm. Le kit de sortie de câble mobile est facultatif pour satisfaire la demande croissante du centre de données.

4. Différents types de méthodes d'installation sont disponibles, comme la suspension, le support supérieur d'une armoire ou la connexion avec un autre chemin de câbles.

Couleur Jaune (pantone 123c)
Demande environnementale Intérieur
Demande Convient à une large gamme d'applications, y compris la gestion des câbles à fibre optique et la gestion des câbles d'alimentation.
  • Êtes-vous une société commerciale ou un fabricant ?

    nous sommes fabricant, nous pouvons exporter nous-mêmes.

  • Quelles sont vos conditions de paiements ?

    Nous acceptons T/T, L/C irrévocable à vue. Pour une commande régulière, nous préférons 30% à l'avance, 70% avant expédition.

  • Quelle est la durée de votre délai de livraison ?

    Nous sommes un fabricant qui a en stock des tailles normales. Nous promettons la livraison 25 jours après réception de votre dépôt.

  • Offrez-vous des échantillons gratuits ?

    Oui, nous pouvons le faire, mais vous devez payer les frais de transport.
