Présentation du produit

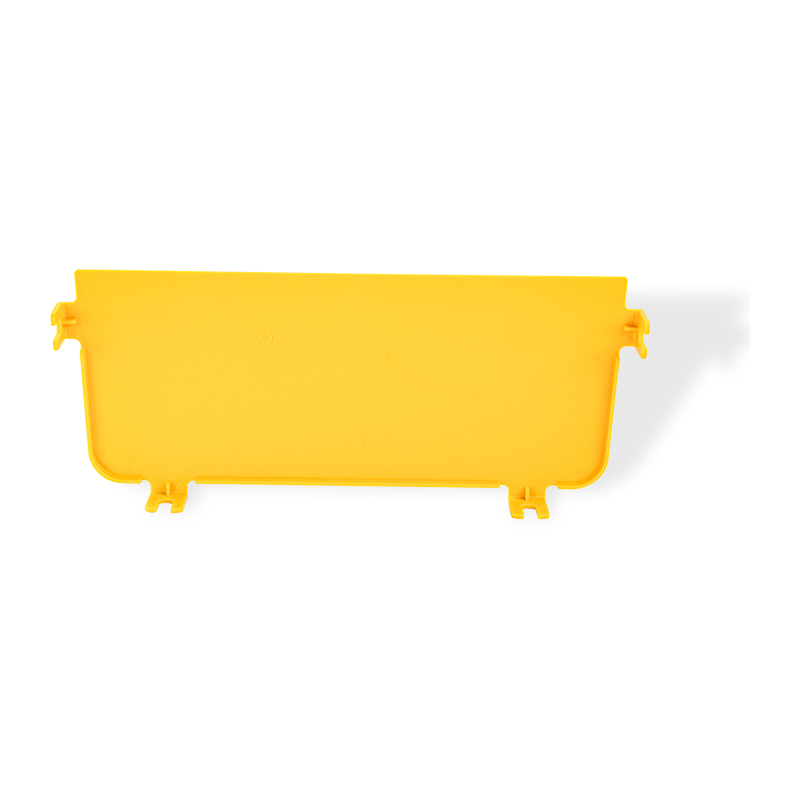

La coupelle d'extrémité de chemin de câbles à fibre optique est un accessoire clé du système de goulotte à fibre optique. Il est fabriqué en matériau ABS ignifuge pour garantir sécurité et stabilité. Ce déflecteur de port est superbement conçu pour fermer parfaitement l'extrémité du bac à fibre optique, empêcher efficacement la poussière et les débris de pénétrer et protéger la fibre optique contre les dommages accidentels. Ses performances ignifuges répondent à la norme UL94 FV-0 et sont sûres et fiables. Le déflecteur de port est facile à installer et présente une forte compatibilité. Il convient à divers systèmes de gaines à fibres optiques. Sa surface lisse et son aspect soigné améliorent non seulement l'esthétique globale, mais guident également efficacement la ligne de fibre optique pour assurer une transmission de données fluide et efficace. Qu'il s'agisse d'un centre de données nouveau ou agrandi, le déflecteur de port est un choix indispensable et de haute qualité.

Coupe d'extrémité de chemin de câbles en fibre

Classification du produit : Chemin de câbles optiques

Présentation du produit

La coupelle d'extrémité de chemin de câbles à fibre optique est un accessoire de terminaison installé aux extrémités ouvertes des chemins de câbles optiques. Il crée une barrière protectrice qui empêche l'accumulation de débris, le contact physique avec les terminaisons des câbles et le déplacement accidentel des câbles à fibre optique. Fabriqué en acier avec revêtement en poudre électrostatique, le gobelet d'extrémité correspond aux dimensions de plateau standard (largeurs de 100 mm à 600 mm). Le composant comporte des trous de montage pré-percés alignés avec les barreaux du plateau et un profil de bord arrondi et lisse qui élimine les angles vifs. Une fois installée, la coupelle d'extrémité maintient la conformité du rayon de courbure pour les fibres optiques sortant ou se terminant aux extrémités du plateau. Sa conception s'intègre aux sections droites, aux coudes verticaux ou aux coudes horizontaux pour fournir une protection cohérente des câbles sur l'ensemble du chemin de gestion des câbles.

Avantages principaux

  • Compatibilité dimensionnelle avec les largeurs standards de chemins de câbles optiques (100 mm, 150 mm, 200 mm, 300 mm, 400 mm, 500 mm, 600 mm).
  • Substrat en acier galvanisé de 0,8 mm à 1,5 mm d'épaisseur avec revêtement polyester résistant à la corrosion (80-100 microns).
  • Installation par encliquetage sans outil sur des plateaux avec barreaux fendus ; fixation par vis disponible pour les environnements à fortes vibrations.
  • Bords arrondis avec un rayon de 5 mm pour éviter les violations du rayon de courbure des fibres (conforme à la norme CEI 60794-1-21).
  • Conception à fente ouverte en bas pour le drainage et la ventilation des câbles, réduisant ainsi la rétention d'humidité.

Caractéristiques du produit

Matériel Acier laminé à froid (DX51D Z) ou acier inoxydable 304/316L
Finition superficielle Revêtement en poudre électrostatique, RAL 7035 ou RAL 9010 ; épaisseur 60-80μm
Options d'épaisseur 1,0 mm, 1,2 mm, 1,5 mm (selon la capacité de charge du plateau)
Compatibilité largeur 100 mm à 600 mm, réglable via des brides latérales
Hauteur 50 mm, 80 mm, 100 mm, 120 mm (correspond à la hauteur du rail latéral du plateau)
Plage de température -40°C à 85°C
Classement incendie UL 94 V-0 ; indice d'oxygène ≥28% (composants en plastique absents dans la version tout acier)
Méthode d'installation Fixation par vis (boulons M6x12) ou clipsable avec écrous à ressort

Scénarios d'application

Chemins de câbles du centre de données aux points d'extrémité où les cavaliers de fibre font la transition vers les racks d'équipement.
Centraux et têtes de réseau de télécommunications nécessitant une protection de terminaison pour les câbles optiques de base.
Environnements d'automatisation industrielle avec vibrations, empêchant le déplacement des extrémités des câbles.
Puits de montée de câbles et points de distribution de bâtiments où les plateaux se terminent aux pénétrations des murs.
Boîtiers extérieurs en fibre optique et points d'entrée d'armoire (indice IP30 avec plaque passe-câbles en option).

Notes techniques et solutions

Exigence de dégagement pour l'installation

Maintenez un espace minimum de 25 mm entre la coupelle d'extrémité et les murs ou équipements adjacents. Un jeu restreint peut entraîner un rayon de courbure des fibres inférieur à 40 mm pour les fibres SMF-28 standard. Utilisez des embouts décalés (inclinés à 15 ou 30 degrés) lorsque l'espace est restreint.

Continuité de mise à la terre

Les coupelles d'extrémité avec des surfaces peintes ne se lient pas automatiquement à la mise à la terre du plateau. Installez des clips de mise à la terre ou des rondelles en étoile entre les vis de montage et le plateau pour assurer la continuité électrique pour la mise à la terre du système conformément à TIA-607-B.

Gestion de l'humidité dans les barquettes extérieures

Pour les zones extérieures ou les zones de lavage, sélectionnez des embouts avec trous d'évacuation inférieurs (diamètre 2 mm, espacés de 50 mm). Sans drainage, la condensation s'accumule et augmente la perte d'insertion dans les connecteurs optiques. Les extrémités fendues assurent la ventilation et réduisent la pression différentielle.

Compatibilité échelle à câbles vs plateau perforé

Les embouts standards sont conçus pour les chemins de câbles perforés. Pour les plateaux de type échelle (échelons espacés de 250 mm ou 300 mm), utilisez des coupelles d'extrémité à bride allongée qui se chevauchent au-delà du dernier échelon pour éviter l'affaissement du câble au point d'extrémité.

Foire aux questions

La coupelle d'extrémité peut-elle être installée ultérieurement sur des plateaux installés existants ?
Oui. La coupelle d'extrémité glisse sur les rails latéraux du plateau sans retirer les câbles. Cependant, si les câbles dépassent l'extrémité du plateau de plus de 30 mm, un support temporaire est requis pendant l'installation pour éviter toute tension sur la fibre.
Quelle est la capacité de charge de la coupelle d’extrémité elle-même ?
La coupelle d'extrémité n'est pas conçue pour supporter une charge. Force axiale maximale 50N (équivalente à 5 kg statiques) appliquée sur la face d'extrémité. Pour les applications de tirage ou de tension de câbles, utilisez des coudes d'extraction ou des boîtes de terminaison dédiés.
La coupelle d'extrémité nécessite-t-elle des joints pour la protection contre la poussière ?
La version standard n'a pas de joint. Pour un niveau de protection IP4X, commander des embouts avec joint néoprène (2 mm d'épaisseur) pré-fixé sur la bride. Le joint se comprime pour sceller les espaces entre la coupelle d'extrémité et le rail latéral du plateau.
Comment identifier la taille correcte du gobelet d'extrémité pour le plateau existant ?
Mesurez la largeur interne entre les rails latéraux du plateau (pas la largeur nominale). Mesurez également la hauteur du rail latéral. Le marquage de l'embout indique les séries de plateaux compatibles, par exemple « C100H80 » pour les plateaux de 100 mm de largeur x 80 mm de hauteur.

Informations de référence de commande

Structure du numéro de pièce FEC-[Largeur en mm]-[Hauteur en mm]-[Code matière]
Exemple FEC-300-100-SS304 (largeur 300 mm, hauteur 100 mm, acier inoxydable 304)
Emballage standard 10 pièces par carton avec vis de montage incluses (M6x12, 4 par embout)
Options personnalisées Revêtement en poudre jaune (haute visibilité), ports d'entrée de câbles pré-percés (diamètre 20-50 mm), étiquetage gravé au laser
propriétés physiques
Tapez Chemin de Câbles à Fibre/Chemin de Câbles Optiques
Matériel Matériel PVC ignifuge pour section droite, ABS ignifuge pour les accessoires, le matériau du tube flexible est en PP. Matériau ignifuge classé UL94 FV-0
Finition/traitement de surface

/

Plage de dimensions

personnalisable est disponible

Largeur 120/240/300/360
Hauteur du rail latéral 100
Longueur 2000/3000/personnalisé
Épaisseur/diamètre du fil
Max. Charge de travail
Accessoires/produits associés
Caractéristiques du produit

1. Conception fermée, protège les câbles à fibres optiques contre les dommages.

2. Le conduit de chemin de roulement en fibre est fabriqué à partir d'une matière plastique ignifuge avec une surface lisse et un bon aspect.

3. Offre un contrôle du rayon de courbure et garantit un rayon de fibre≧ 40 mm. Le kit de sortie de câble mobile est facultatif pour satisfaire la demande croissante du centre de données.

4. Différents types de méthodes d'installation sont disponibles, comme la suspension, le support supérieur d'une armoire ou la connexion avec un autre chemin de câbles.

Couleur Jaune (pantone 123c)
Demande environnementale Intérieur
Demande Convient à une large gamme d'applications, y compris la gestion des câbles à fibre optique et la gestion des câbles d'alimentation.
  • Êtes-vous une société commerciale ou un fabricant ?

    nous sommes fabricant, nous pouvons exporter nous-mêmes.

  • Quelles sont vos conditions de paiements ?

    Nous acceptons T/T, L/C irrévocable à vue. Pour une commande régulière, nous préférons 30% à l'avance, 70% avant expédition.

  • Quelle est la durée de votre délai de livraison ?

    Nous sommes un fabricant qui a en stock des tailles normales. Nous promettons la livraison 25 jours après réception de votre dépôt.

  • Offrez-vous des échantillons gratuits ?

    Oui, nous pouvons le faire, mais vous devez payer les frais de transport.
