Présentation du produit

Le chemin de câbles à fibres optiques CF240 à CF120 en T horizontal est fabriqué en PVC ignifuge de haute qualité et est conçu pour connecter des gaines à fibres optiques de différentes spécifications. Il a une structure compacte, est livré avec des connecteurs, est facile et rapide à installer et peut guider efficacement la ligne de fibre optique pour une transition en douceur entre les différents canaux. Le réducteur répond aux exigences du rayon de courbure de la fibre optique, réduit l'atténuation du signal et améliore l'efficacité de la transmission des données. Les performances ignifuges répondent à la norme UL94 FV-0, sont sûres et fiables et conviennent à divers environnements de câblage complexes. Le chemin de câbles fibre CF240 à CF120 en Té horizontal améliore non seulement la flexibilité de la gestion de la fibre optique, mais garantit également l'efficacité et la stabilité de la transmission des données. C'est une partie importante du câblage à fibre optique dans les centres de données.

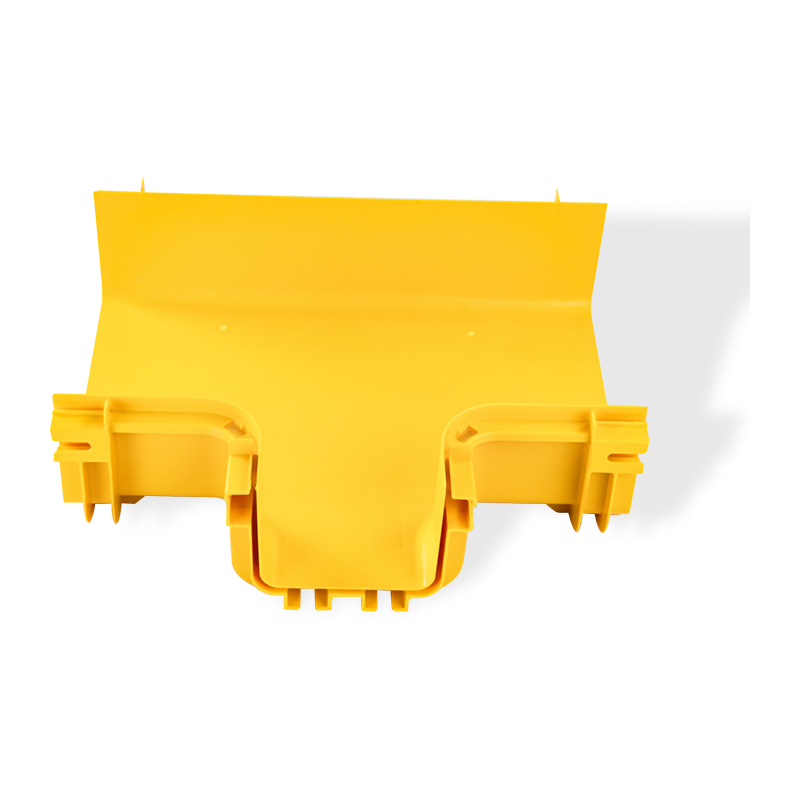

Chemin de câbles fibre CF240 à Té horizontal CF120

Le Chemin de câbles fibre CF240 à Té horizontal CF120 est un composant de routage spécialisé conçu pour la gestion et la protection systématiques des câbles à fibre optique dans les environnements de centres de données et les salles de télécommunications. Ce raccord facilite une dérivation horizontale à 90 degrés d'une ligne principale de 240 millimètres de large à une ligne latérale de 120 millimètres de large. Construit à partir de matériaux ABS ignifuges, il garantit que les câbles à fibres optiques sont maintenus dans un chemin contrôlé, empêchant ainsi la dégradation du signal causée par une flexion excessive ou une contrainte mécanique. La conception modulaire permet une intégration rapide dans les systèmes de gestion des câbles existants sans avoir besoin d'outils spécialisés.

Avantages principaux
Rayon de courbure contrôlé
Chaque surface intérieure et point de transition est conçu avec un rayon de courbure minimum pour protéger l'intégrité de la fibre et maintenir des vitesses de transmission optimales.
Infrastructure évolutive
Le reduction in width from 240mm to 120mm allows for high-density main runs to transition efficiently into equipment racks or smaller distribution zones.
Installation sans outil
Utilise des connecteurs encliquetables standardisés qui fixent le raccord aux sections de canal droites, réduisant ainsi le temps de travail lors du déploiement du réseau.
Durabilité du matériau
Le ABS construction is halogen-free and compliant with UL94-V0 flammability standards, providing structural stability and fire safety in critical infrastructure.
Caractéristiques du produit
Spécification Détails
Matériel ABS ignifuge (UL94-V0)
Largeur du canal principal 240 mm
Largeur du canal de dérivation 120 mm
Type d'installation Té horizontal (réducteur)
Norme de couleur Jaune (norme industrielle pour la fibre optique)
Scénarios d'application
Centres de données hyperscale – Utilisés dans le routage des câbles aériens ou souterrains pour distribuer la fibre depuis les commutateurs principaux jusqu'aux allées des serveurs.
Bureaux centraux de télécommunications – Organisation de patchs de fibre complexes entre les équipements de transmission et les répartiteurs.
Salles de serveurs d'entreprise – Fournit un chemin protégé pour les transitions de câblage de base dans les environnements réseau de taille moyenne.
Précautions d'installation
  • Intervalles d'assistance : Assurez-vous que les supports sont placés à moins de 500 mm de la jonction en T pour éviter l'affaissement sous le poids des charges de câbles haute densité.
  • Intégration du capuchon : Utilisez toujours le couvercle correspondant pour éviter l'accumulation de poussière et de débris, ce qui peut avoir un impact sur les performances thermiques de l'environnement de câblage.
Conditions de stockage
  • Plage de température : Conserver dans un environnement sec avec une température ambiante comprise entre -20°C et 55°C pour conserver les propriétés mécaniques du matériau ABS.
  • Exposition aux UV : Conservez les composants dans leur emballage d'origine ou à l'abri de la lumière directe du soleil pendant un stockage à long terme pour éviter la dégradation du polymère.
ABS ignifuge · UL94-V0 · Sans halogène
propriétés physiques
Tapez Chemin de Câbles à Fibre/Chemin de Câbles Optiques
Matériel Matériel PVC ignifuge pour section droite, ABS ignifuge pour les accessoires, le matériau du tube flexible est en PP. Matériau ignifuge classé UL94 FV-0
Finition/traitement de surface

/

Plage de dimensions

personnalisable est disponible

Largeur 120/240/300/360
Hauteur du rail latéral 100
Longueur 2000/3000/personnalisé
Épaisseur/diamètre du fil
Max. Charge de travail
Accessoires/produits associés
Caractéristiques du produit

1. Conception fermée, protège les câbles à fibres optiques contre les dommages.

2. Le conduit de chemin de roulement en fibre est fabriqué à partir d'une matière plastique ignifuge avec une surface lisse et un bon aspect.

3. Offre un contrôle du rayon de courbure et garantit un rayon de fibre≧ 40 mm. Le kit de sortie de câble mobile est facultatif pour satisfaire la demande croissante du centre de données.

4. Différents types de méthodes d'installation sont disponibles, comme la suspension, le support supérieur d'une armoire ou la connexion avec un autre chemin de câbles.

Couleur Jaune (pantone 123c)
Demande environnementale Intérieur
Demande Convient à une large gamme d'applications, y compris la gestion des câbles à fibre optique et la gestion des câbles d'alimentation.
  • Êtes-vous une société commerciale ou un fabricant ?

    nous sommes fabricant, nous pouvons exporter nous-mêmes.

  • Quelles sont vos conditions de paiements ?

    Nous acceptons T/T, L/C irrévocable à vue. Pour une commande régulière, nous préférons 30% à l'avance, 70% avant expédition.

  • Quelle est la durée de votre délai de livraison ?

    Nous sommes un fabricant qui a en stock des tailles normales. Nous promettons la livraison 25 jours après réception de votre dépôt.

  • Offrez-vous des échantillons gratuits ?

    Oui, nous pouvons le faire, mais vous devez payer les frais de transport.
