Évaluation de la capacité de charge et des facteurs de sécurité des systèmes de chemins de câbles en goulotte

Pour les projets d’infrastructure, d’énergie et industriels à grande échelle, la stabilité du système de gestion des câbles n’est pas négociable. Le ** Chemin de câbles traversant ** est largement choisi pour sa conception à confinement complet, qui protège les câbles sensibles de la poussière et des éléments externes. Cependant, la sécurité du projet repose en grande partie sur une évaluation technique méticuleuse des limites structurelles du plateau. L'approvisionnement B2B doit exiger le respect des normes **Tests de charge des chemins de câbles en auge** et vérifier la **Portée maximale pour les chemins de câbles en auge** calculée en fonction de la charge réelle. Jiangsu Youming Group Co., Ltd., une entreprise de haute technologie spécialisée et innovante dans la fabrication de chemins de câbles, fournit des produits vérifiés dans des séries en acier inoxydable, en alliage d'aluminium et galvanisées, soutenus par notre centre de test interne et nos lignes de production automatisées avancées.

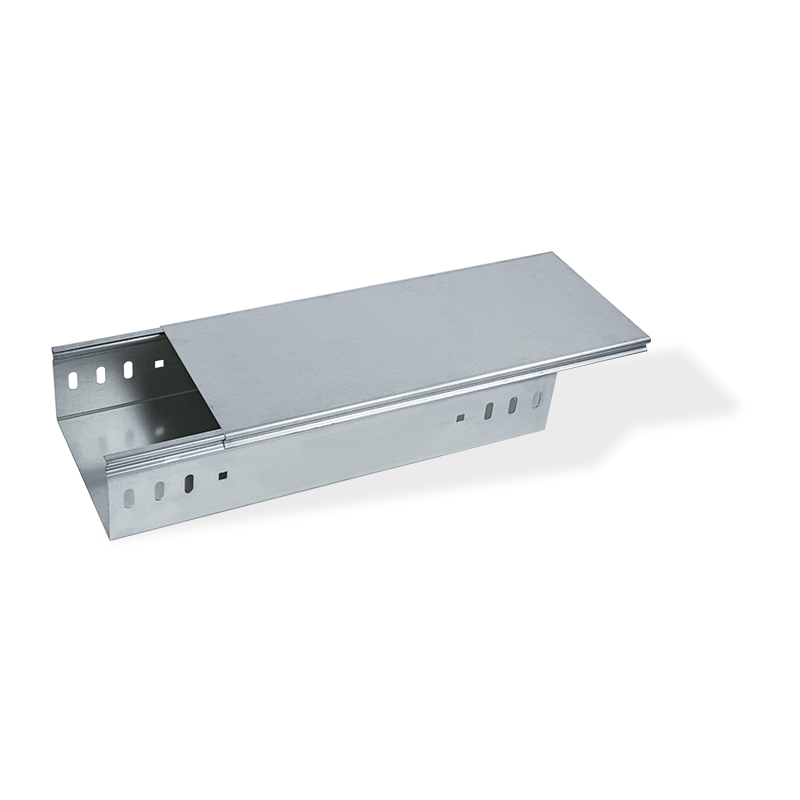

Goulotte à câbles en acier galvanisé avec couvercle

Interprétation de la capacité de charge et des normes de test

La sécurité dans la gestion des câbles dépend des limites testées et des facteurs de sécurité établis.

Compréhension Test de charge des chemins de câbles en goulotte normes

La capacité de charge doit être vérifiée au moyen de procédures contrôlées de **tests de charge des chemins de câbles**, généralement conformes aux spécifications industrielles telles que NEMA VE 1. Ces tests soumettent le système de chemins de câbles à des charges calculées sur une portée spécifique jusqu'à la défaillance. La charge de travail sûre publiée est dérivée en divisant la charge de rupture ultime par un facteur de sécurité prescrit (souvent 1,5). Cela garantit que le système installé dispose d’une protection substantielle contre les augmentations inattendues de poids ou les contraintes environnementales. Le service des achats doit toujours demander des copies de ces rapports de tests certifiés.

L’interaction de Load vs. Portée maximale pour chemin de câbles en goulotte

La relation entre la charge uniformément répartie (UDL) appliquée et la **portée maximale pour les chemins de câbles en auge** est inverse et dépend essentiellement des dimensions de la section transversale du chemin de fer et de l'épaisseur (jauge) du métal. Un chemin de câbles plus large ou de calibre plus fin nécessitera une **Portée maximale pour chemin de câbles en auge** plus courte pour la même charge, ou à l'inverse, un calibre plus lourd permettra une portée plus longue. Le non-respect de ces tableaux spécifiés par le fabricant, basés sur les résultats des **tests de charge des chemins de câbles**, peut entraîner une déformation permanente ou un effondrement structurel.

Comparaison : épaisseur de la jauge de plateau par rapport à la portée maximale et à la charge nominale (exemple de données) :

Contrôle de la déviation et intégrité du système

Au-delà des défaillances structurelles, le contrôle des mouvements est essentiel pour la longévité des câbles et l’alignement du système.

Gérer Déflexion des chemins de câbles en goulotte limites

Alors que la capacité de charge répond aux défaillances catastrophiques, les limites de **déflexion des chemins de câbles** concernent l'intégrité fonctionnelle. Un affaissement vertical excessif semble non seulement peu professionnel, mais peut également imposer une contrainte excessive sur les câbles eux-mêmes, endommageant potentiellement les fibres optiques ou provoquant une dégradation de l'isolation au fil des décennies de service. Les meilleures pratiques de l'industrie limitent souvent la **déflexion des chemins de câbles** à la longueur de portée divisée par 240 (L/240). Pour obtenir cette faible déflexion, il faut respecter scrupuleusement les tableaux de **Portée maximale pour les chemins de câbles en auge** fournis par le fabricant.

L'impact de Taux de remplissage des câbles pour l'installation de chemins de câbles en charge

Les ingénieurs doivent déterminer avec précision le poids total sur le plateau, en tenant compte du **taux de remplissage des câbles pour l'installation du plateau en auge**. Le *taux de remplissage* (le pourcentage de la section transversale du plateau occupé par les câbles) est essentiel pour déterminer les performances thermiques, mais le *poids réel du câble* détermine la charge structurelle. Négliger les futurs besoins potentiels en capacité ou estimer de manière inexacte la densité de divers câbles d'alimentation et de communication peut conduire à une sous-spécification du **Chemin de câbles à traversée** et à une défaillance prématurée.

Facteurs de matériaux et de fabrication

Le choix des matériaux et la régularité de la production sont des gages de performances à long terme.

Avantages techniques de Chemin de câbles à goulotte en acier inoxydable spécifications

Pour les environnements sujets à une humidité élevée, à des produits chimiques corrosifs (par exemple pharmaceutiques, pétrochimiques) ou à des températures extrêmes, l'acier galvanisé est insuffisant. **Les spécifications des chemins de câbles en acier inoxydable** (utilisant généralement les nuances 304 ou 316) offrent une résistance supérieure à la corrosion et une limite d'élasticité accrue. Bien que le coût initial soit plus élevé, la durée de vie prolongée et la réduction des coûts de maintenance font des systèmes **Chemins de câbles à goulottes en acier inoxydable** le choix le plus économique à long terme dans ces secteurs exigeants.

Précision de fabrication et fiabilité structurelle

La précision de la forme du plateau (sa largeur, sa profondeur et l'intégrité de ses rebords) est cruciale. Les lignes de production entièrement automatiques du groupe Jiangsu Youming, y compris la découpe laser et le poinçonnage CNC, garantissent que la géométrie du plateau est cohérente sur chaque segment. Cette précision est essentielle car les calculs de charge et les résultats des **essais de charge des chemins de câbles** sont basés sur des propriétés de section transversale exactes et vérifiées. Tout écart dans le processus de fabrication peut compromettre la **Portée maximale des chemins de câbles en auge** calculée.

Conclusion

L'achat et l'installation de systèmes **Grosse de câbles à traversée** exigent une attention particulière de la part de l'ingénieur sur l'intégrité structurelle. La réussite du projet nécessite de comparer avec diligence la **portée maximale du chemin de câbles en auge** à la charge projetée, en respectant les limites strictes de **déflexion du chemin de câbles en auge** et en garantissant que le **taux de remplissage des câbles pour l'installation du chemin de câbles en auge** reflète avec précision le poids total. Qu'il s'agisse de matériaux galvanisés standards ou spécialisés **pour chemins de câbles en acier inoxydable**, il est essentiel de s'appuyer sur des produits vérifiés par des **tests de charge de chemins de câbles** rigoureux**. Jiangsu Youming Group Co., Ltd., avec ses processus de production certifiés et son centre de tests, est le partenaire de haute qualité pour fournir des solutions de chemins de câbles fiables aux projets les plus exigeants au monde.

Foire aux questions (FAQ)

• Quel est le facteur de sécurité typique utilisé dans les **Tests de charge des chemins de câbles en goulotte** ? Les normes de l'industrie imposent généralement un facteur de sécurité minimum de 1,5. Cela signifie que la charge de rupture ultime du **Chemin de câbles à goulotte** doit être au moins 1,5 fois supérieure à la charge de travail sûre publiée.
• Quel est l'impact du **taux de remplissage des câbles pour l'installation d'un plateau en auge** sur les performances de refroidissement du plateau ? Bien que le taux de remplissage n'affecte pas directement la capacité structurelle **Grâce aux tests de charge des chemins de câbles** du chemin de câbles, un taux de remplissage élevé (par exemple, supérieur à 40 %) restreint la circulation de l'air, entraînant une accumulation thermique et la nécessité de réduire le courant admissible des câbles d'alimentation contenus.
• Quel est le principal avantage technique de l'utilisation d'un **chemin de câbles à goulotte en acier inoxydable** par rapport à l'acier galvanisé à chaud ? Le principal avantage est une résistance à la corrosion à long terme largement supérieure. Le revêtement galvanisé à chaud se dégrade avec le temps, en particulier dans les environnements acides ou côtiers, tandis que la couche d'oxyde passive sur les ** chemins de câbles à goulotte en acier inoxydable ** offre une protection continue et supérieure.
• La **portée maximale des chemins de câbles en auge** peut-elle être augmentée en renforçant le fond ? Oui. Les fabricants peuvent souvent augmenter la **portée maximale des chemins de câbles en goulotte** en incorporant des raidisseurs longitudinaux ou des brides robustes, augmentant ainsi efficacement le moment d'inertie transversal, qui est la principale propriété structurelle régissant la portée et la **déflexion du chemin de câbles en goulotte**.
• Comment un chef de projet vérifie-t-il l'allégation **Déflexion du chemin de câbles** ? Le chef de projet doit demander les tableaux de charges du fabricant, qui répertorient généralement la flèche calculée au milieu de la travée pour la charge indiquée. Cette déviation doit être confirmée par rapport à la limite spécifiée du projet (par exemple, L/240).
