Comment choisir le bon chemin de câbles pour les installations industrielles

La sélection du chemin de câbles approprié pour les environnements industriels nécessite un examen attentif de la capacité de charge, du matériau, de la résistance à la corrosion, du type de câble et des conditions d'installation. Vous trouverez ci-dessous un guide étape par étape pour vous aider à faire votre choix.

1. Déterminez le type de chemin de câbles

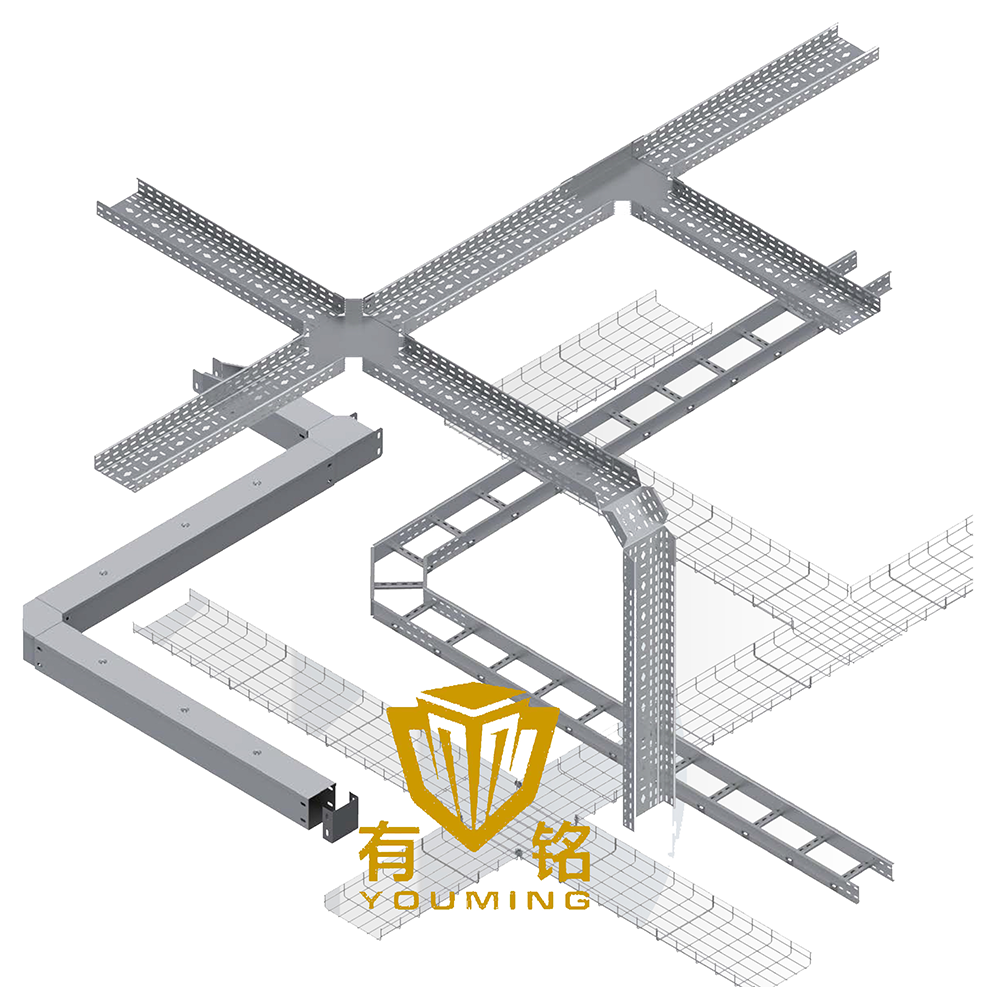

Les installations industrielles utilisent généralement ces quatre principaux types de chemins de câbles :

Recommandation industrielle :

- Câbles d'alimentation et de contrôle → Échelle ou plateau inférieur solide

- Câbles de données et fibre optique → Treillis métallique ou plateau perforé

- Environnements chimiques difficiles → Plateau en acier inoxydable ou FRP

2. Tenez compte de la résistance des matériaux et de la corrosion

Les installations industrielles sont souvent soumises à l'humidité, aux produits chimiques et aux températures élevées. Le choix des matériaux est donc crucial :

Recommandation industrielle :

- Usines standards → Acier galvanisé à chaud

- Usines chimiques → Acier inoxydable 316 ou FRP

- Extérieur/humidité élevée →Revêtement en poudre ou aluminium

3. Calculer la capacité de charge et le remplissage des câbles

Les câbles industriels peuvent être lourds, alors assurez-vous que le chemin de fer peut supporter le poids :

Lignes directrices sur la capacité de charge :

- Light Duty : 50–100 kg/m (câbles de commande)

- Medium Duty : 100–200 kg/m (câbles d'alimentation)

- Heavy Duty : 200–500 kg/m (câbles HT, installations minières)

Taux de remplissage du câble (normes NEC/IEC) :

- Câbles d'alimentation → Remplissage maximum à 50 %

- Câbles de commande → Remplissage maximum à 70 %

- Éviter les surcharges → Évite les problèmes de surchauffe et de maintenance

Recommandation industrielle :

- Utiliser des plateaux échelles pour les câbles lourds (longues portées).

- Utilisez des plateaux à fond solide lorsque la protection des câbles est essentielle.

4. Facteurs environnementaux et de sécurité

Les installations industrielles font face à des défis uniques :

Résistance à la corrosion → Choisissez l'acier inoxydable ou le FRP dans les zones chimiques.

Protection incendie → Utiliser des plateaux coupe-feu (certifiés UL/CE) dans les zones à haut risque.

Résistance aux chocs → Plateaux robustes pour les mines, le pétrole et le gaz.

Blindage EMI → Plateaux en aluminium ou en acier pour l'électronique sensible.

Recommandation industrielle :

- Pétrole & Gaz → Revêtement ignifuge en acier inoxydable

- Agroalimentaire & Pharma → Barquettes Sanitaires SS 316

- Industrie minière et lourde →Acier galvanisé extra-épais

5. Considérations relatives à l'installation et à la maintenance

- Conception modulaire → Installation plus rapide (par exemple, systèmes à clips rapides).

- Accessibilité → Plateaux ouverts (échelle/maille) pour un ajout facile de câbles.

- Espacement des supports → Généralement 1,5 m à 3 m (à ajuster en fonction de la charge).

- Joints de dilatation → Nécessaires dans les zones à haute température.

Recommandation industrielle :

- Planifiez à l'avance les itinéraires de câbles pour minimiser les courbures et les supports.

-Utilisez des plateaux perforés là où la ventilation et l'accessibilité sont essentielles.

Liste de contrôle finale pour la sélection des chemins de câbles industriels

1. Type → Échelle/Maille/Solide/Canal

2. Matériel → Galvanisé / Inoxydable / Aluminium / FRP

3. Charge → Légère / Moyenne / Robuste

4. Corrosion → Standard / Résistant aux produits chimiques

5. Sécurité incendie → Est-il conforme aux codes locaux

6. Installation → Facile à assembler et à étendre

Conseil de pro : consultez-nous pour des solutions personnalisées dans des environnements (par exemple, zones à forte chaleur et explosives).

---

Conclusion

Choisir le bon chemin de câbles pour les installations industrielles garantit la sécurité, l'efficacité et les économies à long terme. Adaptez le plateau à votre type de câble, à votre environnement et à vos exigences de charge pour des performances optimales.

Besoin d'aide ? Contactez-nous pour une conception d'aménagement et des calculs de charge gratuits !

Souhaitez-vous des recommandations pour des secteurs spécifiques (par exemple, pétrochimie, automobile, centrales électriques), nous pouvons adapter davantage les conseils !
