Comment choisir le bon chemin de câbles en alliage d'aluminium pour vos systèmes électriques

La sélection de la solution optimale de gestion des câbles est une décision cruciale pour tout projet électrique. Chemin de câbles en alliage d'aluminium Les systèmes sont devenus un choix de premier ordre pour les ingénieurs et les entrepreneurs, offrant une combinaison unique de résistance, de légèreté et de résistance exceptionnelle à la corrosion. Ce guide complet examinera les facteurs clés que vous devez prendre en compte pour vous assurer de sélectionner le produit idéal. chemin de câbles en alliage d'aluminium qui garantit la sécurité, l'efficacité et la longévité de votre application spécifique, des installations industrielles aux centres de données.

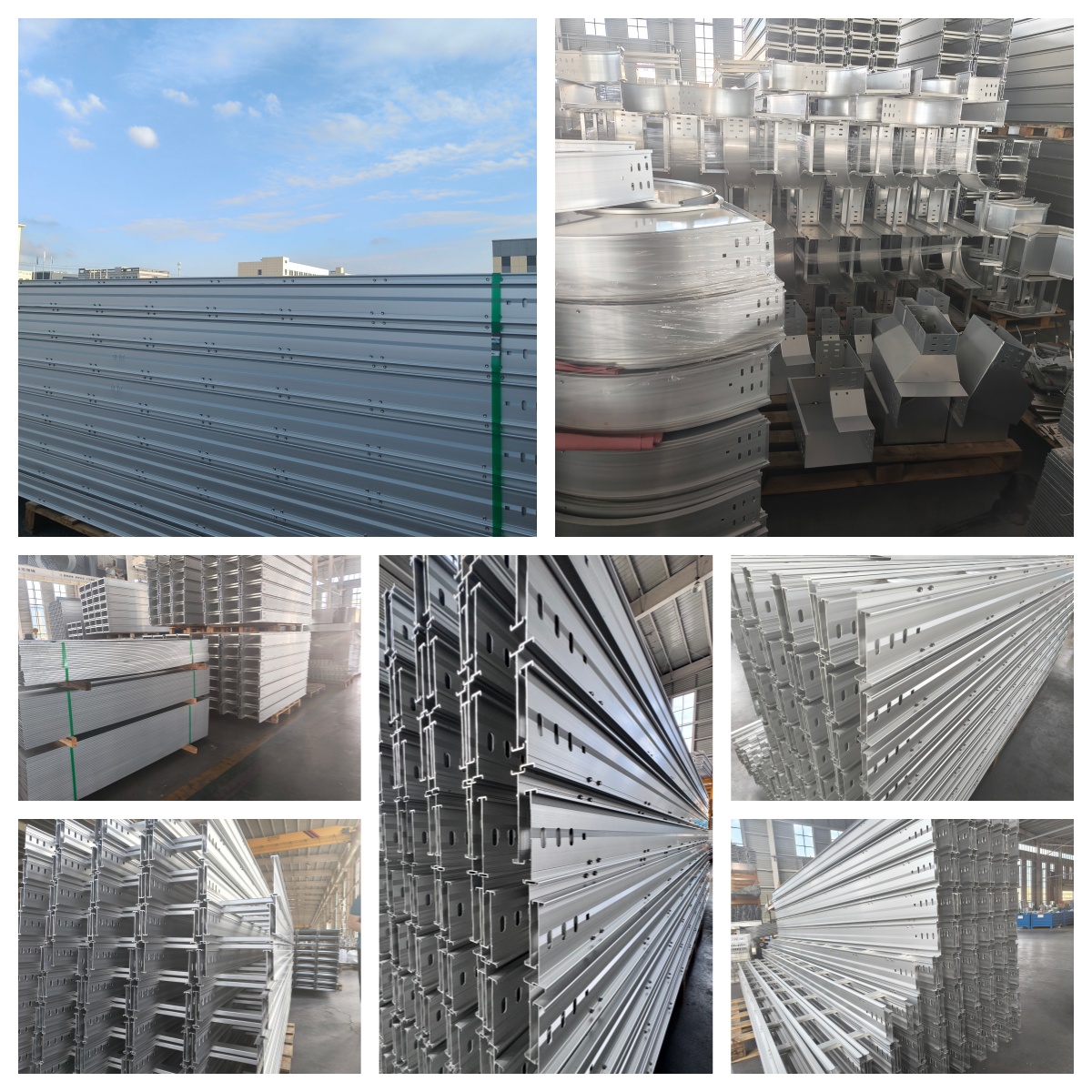

Comprendre les chemins de câbles en alliage d'aluminium et leurs principaux avantages

Avant de se lancer dans le processus de sélection, il est crucial de comprendre ce qui distingue l’alliage d’aluminium. Contrairement à l’acier, l’aluminium forme naturellement une couche d’oxyde protectrice, ce qui le rend très résistant à la rouille et à la corrosion. Cette propriété intrinsèque, combinée à un alliage stratégique avec des éléments comme le magnésium et le silicium, donne naissance à un matériau à la fois solide et remarquablement léger. Ces caractéristiques se traduisent par des avantages significatifs sur le chantier et tout au long de la durée de vie de l'installation.

• Résistance supérieure à la corrosion : Idéal pour les environnements difficiles tels que les usines chimiques, les zones côtières et les installations de traitement des eaux usées où l'humidité et les agents corrosifs sont présents.
• Léger : Pese environ un tiers du poids de l'acier, ce qui le rend plus facile à manipuler, à transporter et à installer, réduisant ainsi les coûts de main-d'œuvre et le temps d'installation.
• Rapport résistance/poids élevé : Les alliages modernes offrent une excellente intégrité structurelle et une excellente capacité de charge malgré leur poids réduit.
• Non magnétique et sans étincelles : Une fonction de sécurité cruciale pour les environnements comportant des équipements électroniques sensibles ou des atmosphères potentiellement explosives.
• Valeur à long terme : Bien qu'il ait parfois un coût initial plus élevé que l'acier, sa durabilité et ses exigences d'entretien minimales conduisent souvent à un coût total de possession inférieur.

Accessoires de té coudé pour goulottes de câbles en acier inoxydable

5 facteurs clés à prendre en compte lors du choix de votre chemin de câbles

Le processus de sélection implique une évaluation minutieuse des exigences spécifiques de votre projet. Un système de plateaux bien choisi fournira un service fiable pendant des décennies, tandis qu'un choix incorrect peut entraîner des risques pour la sécurité et des remplacements coûteux. Les facteurs suivants constituent la base d’un processus décisionnel judicieux, garantissant que votre infrastructure électrique est prise en charge de manière efficace et efficiente.

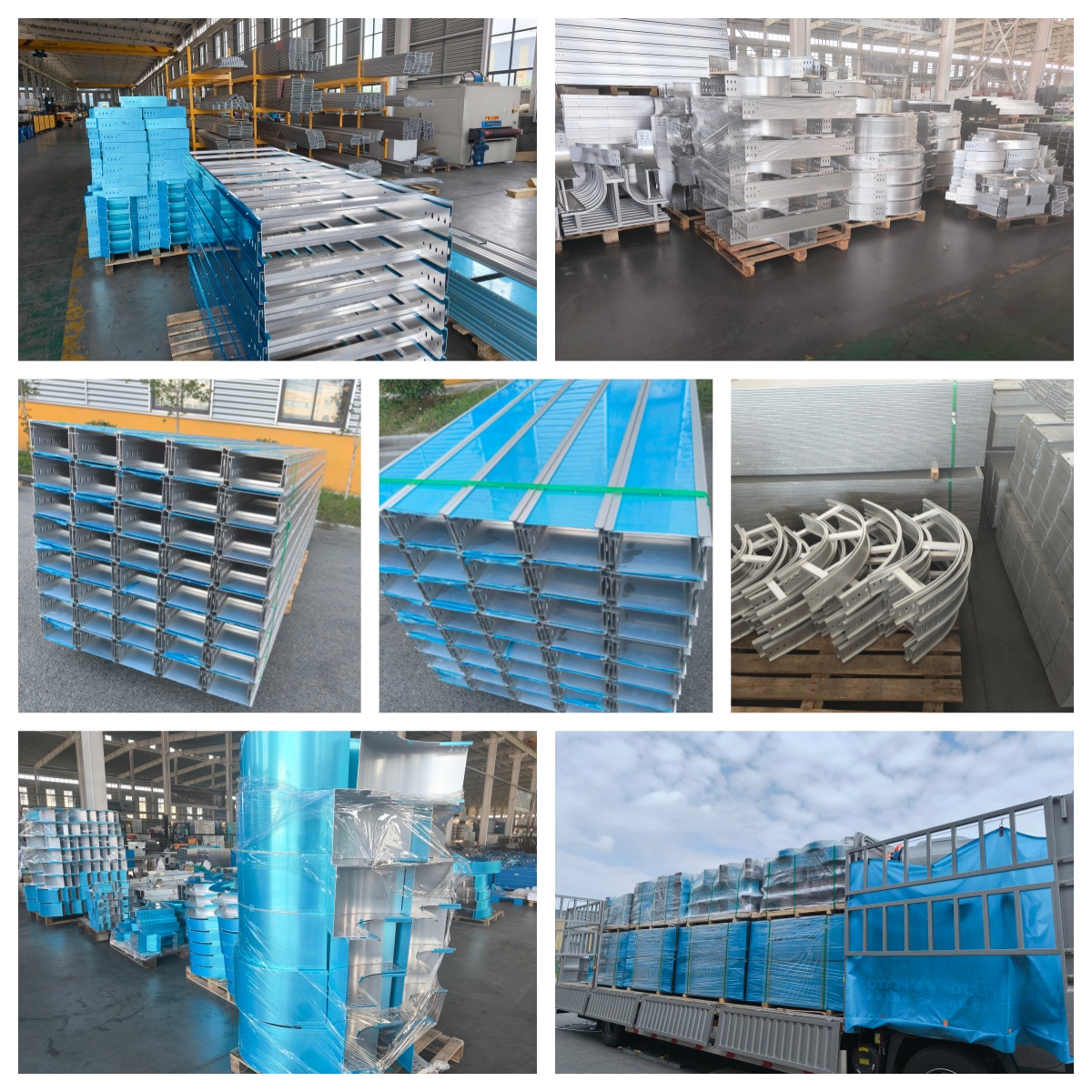

1. Capacité de charge et type de chemin de câbles

La fonction première d'un chemin de câbles est de supporter en toute sécurité le poids de vos câbles. Vous devez calculer le poids total de tous les câbles qui seront placés dans le chemin de fer, y compris tout ajout potentiel futur. Ce poids total, divisé par la longueur de portée du plateau, vous donne la capacité de charge requise. Différentes conceptions de plateaux sont conçues pour différentes charges nominales. Il est donc primordial de faire correspondre le type à votre charge calculée pour l'intégrité structurelle.

• Type d'échelle : Offre la plus haute résistance et une ventilation maximale, idéale pour supporter des câbles électriques de grand diamètre sur de longues portées.
• Type d'auge : Fournit des rails latéraux solides et un fond ondulé, offrant un bon support et une bonne protection des câbles avec un meilleur confinement que le type échelle.
• Fond solide : Offre une protection maximale contre la poussière, l'humidité et les interférences électromagnétiques (EMI), adaptée aux câbles de données critiques.
• Treillis métallique : Extrêmement léger et flexible, parfait pour les applications légères et les configurations de câbles qui changent fréquemment.

2. Inconvénientsidérations environnementales et de corrosion

L'environnement où se trouve le chemin de câbles en aluminium sera installé est peut-être le facteur le plus critique. La résistance naturelle à la corrosion de l'aluminium constitue un avantage majeur, mais le niveau d'exposition dicte l'alliage ou la finition spécifique requis. L'évaluation de facteurs tels que l'humidité, l'exposition aux produits chimiques, les températures extrêmes et la présence de sels vous guidera vers la solution la plus durable et la plus rentable pour votre environnement.

• Environnements intérieurs doux : Un alliage d'aluminium standard à finition usinée est généralement suffisant.
• Zones côtières/à forte humidité : Les alliages ayant une résistance à la corrosion plus élevée (par exemple, séries 5000 ou 6000) sont recommandés. Les finitions anodisées ou thermolaquées offrent une couche de protection supplémentaire.
• Exposition chimique : Pour les environnements chimiques sévères, spécifiez un plateau avec un revêtement spécialisé résistant aux produits chimiques.
• Températures extrêmes : L'aluminium conserve bien ses propriétés sur une large plage de températures, mais la dilatation thermique doit être prise en compte lors de la conception.

3. Taille, taux de remplissage et expansion future

Choisir la bonne taille physique du plateau implique bien plus que simplement installer les câbles d'aujourd'hui. Les normes nationales et internationales, telles que le National Electrical Code (NEC), fournissent des lignes directrices sur les taux de remplissage maximaux, généralement 50 % pour les câbles d'alimentation et 40 % pour les câbles de commande. De plus, une conception prudente alloue toujours de l’espace pour une expansion future, évitant ainsi la nécessité d’une refonte complète du système ultérieurement. Cette prospective est un aspect clé de sélection de plateaux en aluminium pour des projets évolutifs.

• Calculez la section transversale totale de tous les câbles initiaux.
• Sélectionnez un chemin dont la section intérieure est au moins le double de la surface de vos câbles initiaux (pour un taux de remplissage de 50%).
• Pensez à utiliser des plateaux plus larges ou plusieurs niveaux pour répondre à la croissance future.
• Respectez toujours les codes et réglementations locales concernant le remplissage des câbles et les facteurs de déclassement.

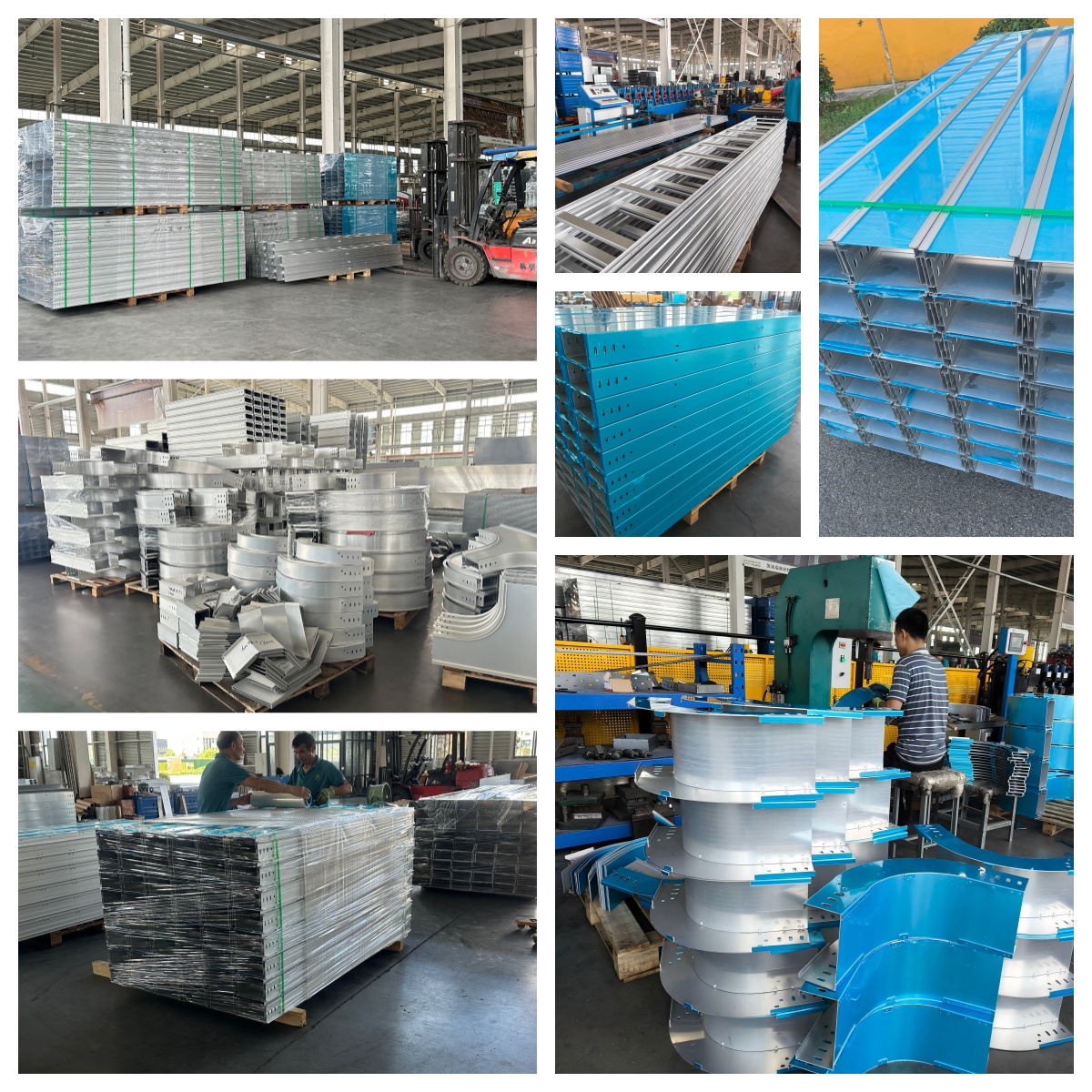

4. Exigences d'installation et de maintenance

La facilité d’installation et les besoins de maintenance à long terme contribuent de manière significative au coût total du projet. Chemin de câbles en alliage d'aluminium est privilégié pour sa légèreté, qui simplifie le levage, le positionnement et la fixation. Tenez compte de la complexité du chemin de câble, des points de montage disponibles et de la nécessité de raccords spécialisés. Un système bien planifié minimise le temps d’installation et garantit une accessibilité à long terme pour la maintenance et les ajouts. Comprendre le pose de plateau en aluminium Le processus préalable est crucial pour la planification.

• Les plateaux légers réduisent le besoin de machines de levage lourdes.
• Les conceptions modulaires avec des raccords préfabriqués (coudes, tés, réducteurs) accélèrent l'assemblage.
• Prévoyez des joints de dilatation sur de longues distances pour tenir compte de la dilatation et de la contraction thermiques.
• Assurez-vous que la conception permet un accès facile pour ajouter, retirer ou inspecter les câbles.

5. Conformité aux normes et codes de l'industrie

S'assurer que votre système de chemins de câbles est conforme à toutes les normes industrielles pertinentes n'est pas négociable en termes de sécurité et de performances. Ces normes régissent tout, depuis la composition des matériaux et les tests de charge jusqu'aux performances au feu et aux pratiques d'installation. L’utilisation de produits conformes vous protège de toute responsabilité et garantit que le système fonctionnera comme prévu. Il s’agit d’une étape fondamentale dans chemin de câbles en aluminium guide pour tout professionnel.

• NEMA (National Electrical Manufacturers Association) : des normes telles que NEMA VE 1 couvrent les exigences générales et les tests de produits.
• UL (Underwriters Laboratories) : Recherchez les produits classés UL, qui ont été testés pour des critères de performance spécifiques.
• IEEE (Institute of Electrical and Electronics Engineers) : des normes comme IEEE 383 couvrent les tests d'endurance au feu.
• NEC (National Electrical Code) : fournit des lignes directrices pour des pratiques d'installation sûres, y compris les taux de remplissage et la mise à la terre.

Comparaison de l'alliage d'aluminium à des matériaux alternatifs

Bien que l'aluminium soit un excellent choix, il est important de comprendre comment il se compare à d'autres matériaux courants comme l'acier et l'acier inoxydable. Chaque matériau possède son propre ensemble de propriétés, d’avantages et de cas d’utilisation idéaux. Cette comparaison permet une sélection de matériaux pleinement éclairée en fonction des exigences techniques et budgétaires spécifiques du projet.

FAQ

Quelle est la différence de poids entre les chemins de câbles en aluminium et en acier ?

Chemin de câbles en alliage d'aluminium pèse généralement environ un tiers du poids d’un plateau en acier équivalent. Par exemple, là où un plateau d'échelle en acier de 6 pouces de large pourrait peser 3 livres par pied, une version en aluminium pèserait environ 1 livre par pied. Cette réduction de poids significative simplifie la manutention, réduit les coûts d'expédition et diminue la charge structurelle sur les structures de support, ce qui en fait un facteur clé dans sélection de plateaux en aluminium aussi bien pour les nouvelles constructions que pour les rénovations.

Les chemins de câbles en aluminium nécessitent-ils une mise à la terre ?

Oui, tous les systèmes de chemins de câbles métalliques doivent être reliés à la terre et mis à la terre conformément au Code national de l'électricité (NEC) et aux autres réglementations locales. Bien que l'aluminium soit un bon conducteur, une mise à la terre appropriée est essentielle pour garantir un chemin à faible impédance pour le courant de défaut, ce qui est essentiel au fonctionnement immédiat des dispositifs de protection contre les surintensités et à la sécurité électrique globale. Des raccords et des cavaliers de liaison spécifiques conçus pour l'aluminium doivent être utilisés pour garantir une connexion fiable.

Comment l’aluminium se comporte-t-il en cas d’incendie ?

L'aluminium a un point de fusion relativement bas (environ 660°C ou 1220°F) par rapport à l'acier. Cependant, il possède une conductivité thermique élevée, ce qui contribue à dissiper la chaleur. Il est important de noter que l’aluminium ne brûle pas et ne contribue pas à alimenter un incendie. Pour les applications avec des indices de résistance au feu stricts, il est essentiel de sélectionner des systèmes de chemins de câbles qui ont été testés et certifiés (par exemple, classés UL) pour des périodes d'endurance au feu spécifiques, car la performance globale du système dépend de la conception et des revêtements ignifuges potentiels.

Quelle est la durée de vie typique d’un système de chemins de câbles en aluminium ?

La durée de vie d'un chemin de câbles en aluminium est exceptionnellement longue, dépassant souvent 25 à 30 ans, notamment dans les environnements peu corrosifs. Sa longévité est directement liée à son environnement. Dans des environnements intérieurs doux, cela peut durer pratiquement indéfiniment. Dans des environnements plus agressifs comme les usines côtières ou chimiques, la durée de vie sera encore nettement plus longue que celle de l'acier galvanisé en raison de sa résistance supérieure à la corrosion, ce qui en fait un composant durable et fiable de toute infrastructure électrique.

Le chemin de câbles en aluminium peut-il être utilisé à l'extérieur ?

Absolument. En fait, l'un des principaux avantages de chemin de câbles en alliage d'aluminium est son excellente performance en extérieur. Sa résistance naturelle à la corrosion le rend parfaitement adapté aux applications extérieures où il sera exposé à la pluie, à la neige et à l’humidité. Pour les environnements côtiers sévères avec brouillard salin ou les zones industrielles avec pollution chimique, la spécification d'un alliage avec une résistance améliorée à la corrosion (comme le 5052 ou 6061) ou une finition protectrice (comme l'anodisation) prolongera encore la durée de vie du système et conservera son apparence.
